محل منبع | چین |
---|---|
نام تجاری | VEIKONG |
گواهی | CE, ROHS |
شماره مدل | VFD500 |
مقدار حداقل تعداد سفارش | 1 |
قیمت | Please contact quotation |
جزئیات بسته بندی | < 45 کیلو وات اینورتر بسته بندی کارتن استفاده می شود ، ≥ 45 کیلو وات بسته چوبی مورد استفاده قرار گیر |
زمان تحویل | بستگی به مقدار دارد |
شرایط پرداخت | T/T ، Western Union ، L/C |
قابلیت ارائه | 1000 واحد در هفته |
نام محصول | VFD | قدرت | 0.75kw-710kw |
---|---|---|---|
جاری | 2.5A-950A | فرکانس | 0-2000HZ |
حفاظت | اضافه بار ، اضافه ولتاژ ، IP20 ، اتصال کوتاه ، بیش از حد حرارت | ایگبت | اینفینئون |
برجسته | کنترل کننده VFD 3 فاز 710kw,کنترل کننده VFD 3 فاز 0.75kw,کنترل کننده vfd تک فاز 710kw |

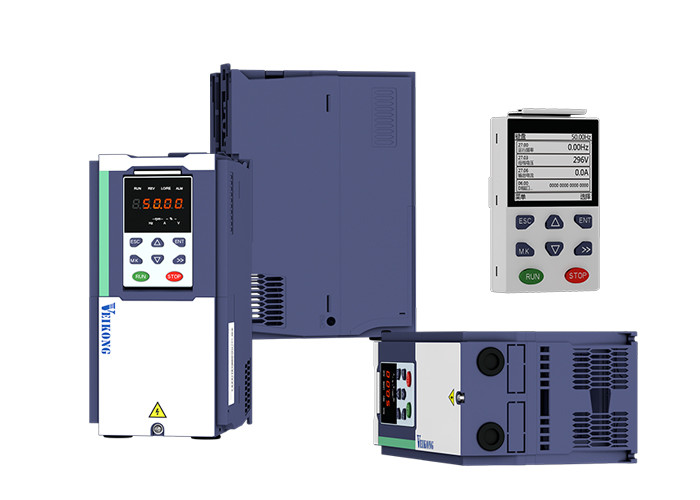

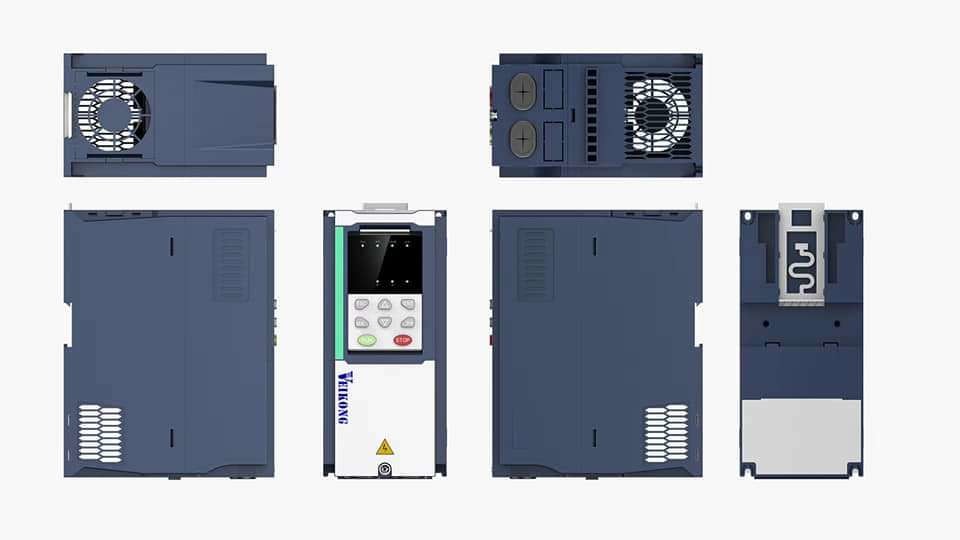

درایو فرکانس متغیر 0.75kw-710kw VFD تک فاز
مزیت محصول
VFD500 عملکرد کنترل عالی
شتاب و شتاب 0.1s تحت بار نامی موتور
هنگامی که موتور در حال تغییر بیش از سرعت صفر است ، هیچ تغییر فاز و نوسان در جریان وجود ندارد و سرعت نیز تپنده نیست.
کنترل ولتاژ باس پایدار است ، شتاب بدون ترمز پویا نیز می تواند قابلیت ترمز سریع و قابل اطمینان را فراهم کند
متوجه عمل بدون لغزش شوید
این فناوری کنترل جریان و ولتاژ عالی ، متناوب شتاب و کاهش سرعت با فرمان 0.1s ، اینورتر بدون عملکرد لغزش پایدار است
ظرفیت اضافه بار قوی ، عملکرد مداوم برای 10 ثانیه تحت شرایط بار نامی 180٪ ، 1 دقیقه کار مداوم تحت شرایط بار نامی 150٪
عملکرد پایدار فرکانس پایین و گشتاور بالا تحت کنترل بردار
شبکه قدرت منحصر به فرد پردازش لحظه ای قطع برق
مورد | مشخصات | |
ورودی | ولتاژ ورودی |
1 فاز/3 فاز 220 ولت: 200 ولت ~ 240 ولت 3 فاز 380V-480V: 380V ~ 480V |
محدوده نوسان ولتاژ مجاز | -15 ~ ~ 10 | |
فرکانس ورودی | 50Hz / 60Hz ، نوسان کمتر از 5 | |
خروجی | ولتاژ خروجی | 3 فاز: ولتاژ ورودی 0 |
ظرفیت اضافه بار |
کاربرد عمومی: 60S برای 150٪ جریان نامی کاربرد بار سبک: 60S برای 120٪ جریان نامی |
|
کنترل | حالت کنترل |
کنترل V/f کنترل بردار شار بدون سنسور بدون کارت PG (SVC) کنترل بردار شار سرعت سنسور با کارت PG (VC) |
حالت کارکرد | کنترل سرعت ، کنترل گشتاور (SVC و VC) | |
محدوده سرعت |
1: 100 (V/f) 1: 200 (SVC) 1: 1000 (VC) |
|
دقت کنترل سرعت |
± 0.5 (V/f) ± 0.2 (SVC) ± 0.02 (VC) |
|
پاسخ سریع |
5 هرتز (V/f) 20 هرتز (SVC) 50 هرتز (VC) |
|
محدوده فرکانس |
0.00 ~ 600.00 هرتز(V/f) 0.00 ~ 200.00 هرتز(SVC) 0.00 ~ 400.00 هرتز(VC) |
|
وضوح فرکانس ورودی |
تنظیمات دیجیتال: 0.01 هرتز تنظیم آنالوگ: حداکثر فرکانس x 0.1٪ |
|
گشتاور راه اندازی |
150٪/0.5Hz(V/f) 180//0.25 هرتز(SVC) 200٪/0Hz(VC) |
|
دقت کنترل گشتاور |
SVC: در محدوده 5Hz10٪ ، بالای 5Hz5٪ VC: 3.0 |
|
منحنی V/f |
نوع منحنی V / f: خط مستقیم ، چند نقطه ، عملکرد قدرت ، جداسازی V / f ؛ پشتیبانی از افزایش گشتاور: افزایش گشتاور خودکار (تنظیمات کارخانه) ، افزایش گشتاور دستی |
|
رمپ دادن فرکانس |
پشتیبانی از شتاب و کاهش شیب منحنی S ؛ 4 گروه شتاب و کاهش سرعت ، محدوده تنظیم 0.00s ~ 60000s |
|
کنترل ولتاژ باس DC |
کنترل توقف ولتاژ: تولید برق موتور را با تنظیم فرکانس خروجی محدود کنید تا از خطای ولتاژ جلوگیری شود.
کنترل اصطکاک زیر ولتاژ: مصرف برق موتور را با تنظیم فرکانس خروجی برای جلوگیری از خرابی انحراف کنترل کنید
VdcMax Control: با تنظیم فرکانس خروجی ، میزان توان تولید شده توسط موتور را محدود کنید تا از فشار بیش از حد جلوگیری شود. کنترل VdcMin: کنترل توان مصرفی موتور با تنظیم فرکانس خروجی ، برای جلوگیری از خطای ولتاژ پایین |
|
فرکانس حامل | 1kHz ~ 12kHz (بسته به نوع متفاوت است) | |
روش راه اندازی |
شروع مستقیم (می توان ترمز DC را اضافه کرد) ؛شروع ردیابی سرعت |
روش توقف | توقف شتاب (می توان ترمز DC را اضافه کرد) ؛توقف آزاد است | |
عملکرد کنترل اصلی | کنترل دنده ، کنترل افتادگی ، عملکرد تا 16 سرعت ، اجتناب از سرعت خطرناک ، عملکرد فرکانس چرخش ، تغییر زمان شتاب و کاهش سرعت ، جداسازی VF ، ترمز بیش از حد تحریک ، کنترل PID فرآیند ، عملکرد خواب و بیدار شدن ، PLC ساده داخلی منطق ، پایانه های ورودی و خروجی مجازی ، واحد تأخیر داخلی ، واحد مقایسه و واحد منطقی ، پشتیبان گیری و بازیابی پارامترها ، ثبت عیب کامل ، بازنشانی خطا ، دو گروه پارامترهای موتور بدون تغییر ، سیم کشی خروجی مبادله نرم افزار ، پایانه های UP / DOWN | |
عملکرد | صفحه کلید | صفحه کلید دیجیتال LED و صفحه کلید LCD (اختیاری) |
ارتباطات |
استاندارد: ارتباط MODBUS می توان باز کرد و از پیش تعیین کرد (در توسعه) |
|
کارت PG | کارت رابط رمزگذاری افزایشی (خروجی افتراقی و جمع کننده باز) ، کارت ترانسفورماتور روتاری | |
ترمینال ورودی |
استاندارد: 5 پایانه ورودی دیجیتال ، که یکی از آنها از ورودی پالس با سرعت بالا تا 50 کیلوهرتز پشتیبانی می کند. 2 پایانه ورودی آنالوگ ، ورودی ولتاژ 0 ~ 10V یا ورودی جریان 0 ~ 20mA را پشتیبانی می کند. کارت آپشن: 4 پایانه ورودی دیجیتال 2 پایانه ورودی آنالوگ. پشتیبانی -10V-+10V ورودی ولتاژ |
|
ترمینال خروجی |
استاندارد: 1 ترمینال خروجی دیجیتال ؛ 1 ترمینال خروجی پالس با سرعت بالا (نوع جمع کننده باز) ، پشتیبانی از خروجی سیگنال موج مربع 0 ~ 50kHz ؛ 1 ترمینال خروجی رله (رله دوم یک گزینه است) 2 پایانه خروجی آنالوگ ، خروجی جریان 0 ~ 20mA یا خروجی ولتاژ 0 ~ 10V ؛ کارت آپشن: 4 پایانه خروجی دیجیتال |
|
حفاظت | برای عملکرد حفاظت به فصل 6 "عیب یابی و اقدامات متقابل" مراجعه کنید | |
محیط | محل نصب | داخل خانه ، بدون نور مستقیم خورشید ، گرد و غبار ، گازهای خورنده ، گازهای قابل احتراق ، دود روغن ، بخار ، قطره یا نمک. |
ارتفاع | 0-3000 متر. اگر ارتفاع بیش از 1000 متر ارتفاع داشته باشد ، مبدل کاهش می یابد و در صورت افزایش ارتفاع تا 100 متر ، جریان خروجی نامی 1٪ کاهش می یابد. | |
دمای محیط | -10 ° C ~ +40 ° C ، حداکثر 50 ° C (اگر دمای محیط بین 40 درجه سانتیگراد و 50 درجه سانتی گراد باشد) درجه حرارت نامی کاهش می یابد اگر دما 1 درجه افزایش یابد 1.5٪ کاهش می یابد. | |
رطوبت | کمتر از 95٪ RH ، بدون تراکم | |
ارتعاش | کمتر از 5.9 متر بر ثانیه2 (0.6 گرم) | |
دمای ذخیره سازی | -20 ° C ~ +60 ° C | |
دیگران | نصب و راه اندازی | کابینت دیواری ، کنترل کف ، ترانس مورال |
سطح حفاظت | IP20 | |
روش خنک کننده | خنک کننده اجباری هوا | |
EMC | CE ROHS |
فیلتر EMC داخلی مطابق با EN61800-3 دسته C3 3rd محیط |
مارک های معروف vfd را در برنامه عمومی جایگزین کنید.
لیست توزیع پارامترهای VFD500:
طبقه بندی | گروه پارامترها | صفحه |
پارامترهای مشترک | 00: عملکرد اصلی | صفحه 37 |
01: انتخاب منبع فرکانس | صفحه 39 | |
02: شروع و توقف | صفحه 45 | |
03: منحنی رمپ و S | صفحه 49 | |
04: ورودی آنالوگ و پالس | صفحه 51 | |
05: خروجی آنالوگ و پالس | صفحه 55 | |
06: ورودی دیجیتال چند منظوره (DI) | صفحه 56 | |
07: خروجی دیجیتال چند منظوره (DO) | صفحه 59 | |
08: تنظیم خروجی دیجیتال | صفحه 62 | |
کنترل موتور | 10: نوع رمزگذار | صفحه 65 |
11: پارامتر Motor1 | صفحه 66 | |
12: پارامتر Motor1 VFcontrol | صفحه 68 | |
13: پارامتر کنترل Motor1 Vector | صفحه 71 | |
14: کنترل گشتاور | صفحه 73 | |
16: کنترل صرفه جویی در انرژی | صفحه 74 | |
نمایش و حفاظت | 20: پارامترهای تعریف شده توسط کاربر | صفحه 75 |
21: صفحه کلید و صفحه نمایش | صفحه 77 | |
22: پیکربندی درایو AC | صفحه 79 | |
23: تنظیم عملکرد حفاظت از رانندگی | صفحه 81 | |
24: پارامتر حفاظت موتور | صفحه 85 | |
25: پارامتر ردیابی خطا | صفحه 87 | |
26: پارامتر ضبط خطا | صفحه 87 | |
27: پارامتر نظارت | صفحه 90 | |
ارتباطات | 30: ارتباط Modbus | صفحه 90 |
31: راه اندازی ارتباطات | صفحه 92 | |
کاربرد | 40: عملکرد PID عملکرد | صفحه 92 |
41: عملکرد خواب | صفحه 98 | |
42: PLC ساده | صفحه 100 | |
43: واحد تاخیر قابل برنامه ریزی | صفحه 102 | |
44: مقایسه کننده و واحد منطقی/کنترل کننده | صفحه 104 | |
45: شمارنده چند منظوره | صفحه 108 | |
موتور 2 | 60: پارامتر اصلی Motor2 | صفحه 110 |
61: پارامتر Motor2 | صفحه 111 | |
62: پارامتر کنترل Motor2 VF | صفحه 111 | |
63: پارامتر کنترل بردار Motor2 | صفحه 111 |
