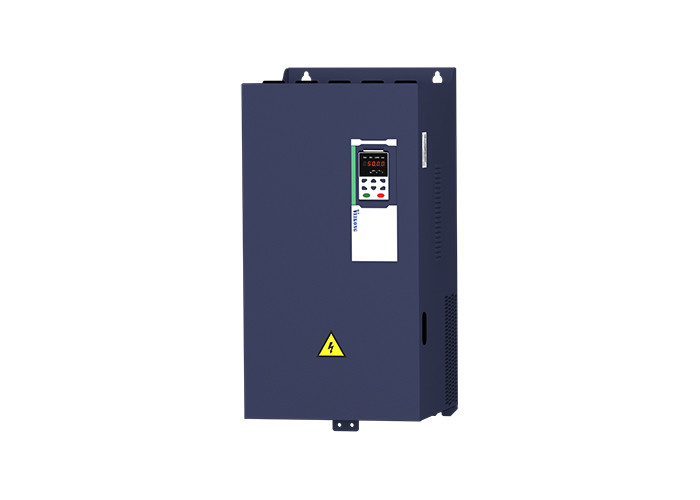

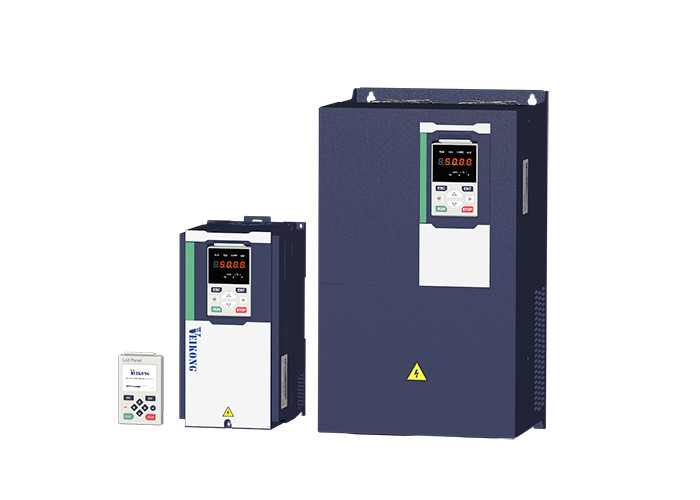

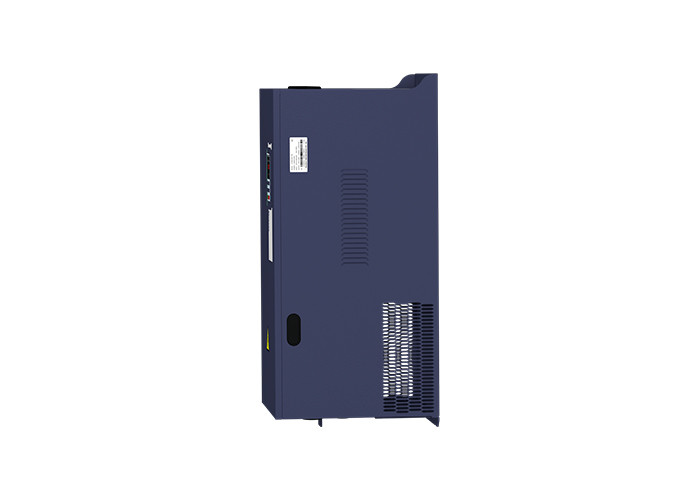

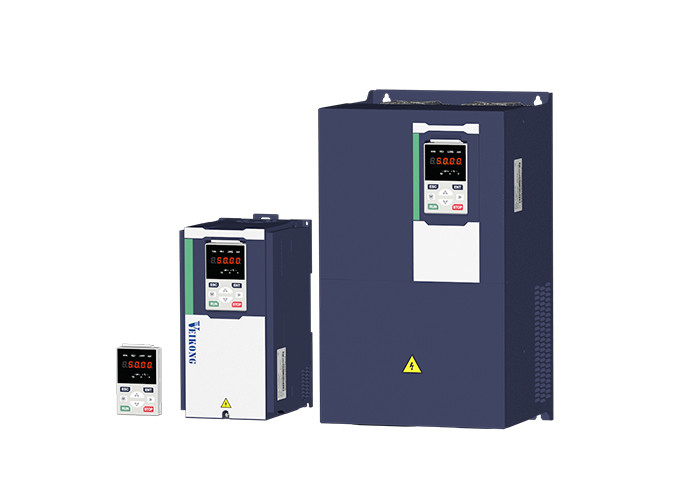

VEIKONG کاهش سرعت بیش از تابع تحریک برای اینورترهای فرکانس متغیر

ماده

مشخصات

ورودی

ولتاژ ورودی

1 فاز/3 فاز 220 ولت: 200 ولت 240 ولت

۳ فاز 380V-480V:380V ‬480V

محدوده نوسانات ولتاژ مجاز

-15٪ ٪ 10٪

فرکانس ورودی

50Hz / 60Hz، نوسان کمتر از 5٪

تولید

ولتاژ خروجی

فاز سوم: ولتاژ ورودی

ظرفیت بیش از حد

کاربرد کلی:60S برای 150٪ از جریان نامینی

استفاده از بار سبک:60 ثانیه برای 120 درصد از جریان نامینی

کنترل

حالت کنترل

کنترل V/f

کنترل وکتور جریان بدون سنسور بدون کارت PG ((SVC)

کنترل ولتاژ ولتاژ سنسور با کارت PG (VC)

حالت کار

کنترل سرعت، کنترل تورک ((SVC و VC)

محدوده سرعت

1:100 (V/f)

1((SVC))

1:1000 (VC)

دقت کنترل سرعت

±0.5٪(V/f)

± 0.2%(SVC)

±0.02٪(VC)

سرعت پاسخ

5Hz ((V/f)

20Hz ((SVC)

50 هرتز ((VC)

محدوده فرکانس

0.00 ¢ 600 هرتز(V/f)

0.00 ∙200.00 هرتز(SVC)

0.00 ¥ 400 هرتز(VC)

رزولوشن فرکانس ورودی

تنظیمات دیجیتال: 0.01 هرتز

تنظیمات آنالوگ: حداکثر فرکانس x 0.1%

چرخش شروع

150%/0.5 هرتز(V/f)

180٪/0.25 هرتز(SVC)

200%/0Hz(VC)

دقت کنترل گشتاور

SVC:در حدود 5Hz10٪، بالاتر از 5Hz5٪

VC:3. ٪

منحنی V/f

نوع منحنی V / f: خط مستقیم، چند نقطه، تابع قدرت، جداسازی V / f؛

پشتیبانی از افزایش گشتاور: افزایش گشتاور خودکار (تنظیم کارخانه) ، افزایش گشتاور دستی

رامپ دادن فرکانس

پشتیبانی از شتاب و کاهش سرعت خطی و منحنی S؛

4 گروه زمان شتاب و کاهش سرعت، محدوده تنظیم 0.00s ~ 60000s

کنترل ولتاژ اتوبوس DC

کنترل توقف ولتاژ بالا: محدود کردن تولید برق موتور با تنظیم فرکانس خروجی برای جلوگیری از عبور از خطای ولتاژ

کنترل کم ولتاژ: کنترل مصرف قدرت موتور با تنظیم فرکانس خروجی برای جلوگیری از شکست یاو

کنترل VdcMax: محدود کردن مقدار قدرت تولید شده توسط موتور با تنظیم فرکانس خروجی برای جلوگیری از فشار بالا.

کنترل VdcMin: کنترل مصرف قدرت موتور با تنظیم فرکانس خروجی، برای جلوگیری از خطای کم ولتاژ پرش

فرکانس حامل

1kHz 12kHz ((این بسته به نوع متفاوت است)

روش راه اندازی

شروع مستقیم (می تواند بر روی ترمز DC قرار گیرد) ؛ شروع سرعت ردیابی

روش توقف

توقف کندی (می تواند از فرکانس های DC استفاده شود) ؛ آزاد برای متوقف کردن

تابع کنترل اصلی

کنترل حرکت، کنترل سقوط، کار تا 16 سرعت، اجتناب از سرعت خطرناک، کار با فرکانس سوئیچ، تغییر زمان شتاب و کاهش سرعت، جداسازی VF، ترمز بیش از تحریک،کنترل PID فرآیند، عملکرد خواب و بیدار شدن، منطق ساده PLC داخلی، پایانه های ورچوئل ورودی و خروجی، واحد تاخیر داخلی، واحد مقایسه داخلی و واحد منطقی، پشتیبان گیری و بازیابی پارامتر،سوابق اشتباه کامل، راه اندازی مجدد خطای، دو گروه از پارامترهای موتور، آزاد کردن، نرم افزار مبادله سیم کشی خروجی، ترمینال بالا / پایین

عملکرد

صفحه کلید

صفحه کلید دیجیتال LED و صفحه کلید LCD ((اختیاری)

ارتباطات

استاندارد:

ارتباطات MODBUS

می تونه باز بشه و باز بشه ((در حال توسعه)

کارت PG

کارت رابط کدگذاری افزایشی (خرید فرقی و جمع کننده باز)کارت ترانسفورماتور روتاری

ترمینال ورودی

استاندارد:

5 ترمینال ورودی دیجیتال که یکی از آنها از ورودی پالس با سرعت بالا تا 50kHz پشتیبانی می کند.

2 ترمینال ورودی آنالوگ، پشتیبانی ورودی ولتاژ 0 ~ 10V یا ورودی جریان 0 ~ 20mA؛

کارت گزینه:

4 ترمینال ورودی دیجیتال

2 ترمینال ورودی آنالوگ. پشتیبانی ورودی ولتاژ 10V-+10V

ترمینال خروجی

استاندارد:

یک ترمینال خروجی دیجیتال

1 ترمینال خروجی پالس با سرعت بالا (نوع کلکتور باز) ، پشتیبانی از خروجی سیگنال امواج مربع 0 ~ 50kHz؛

1 ترمینال خروجی رله ((رله دوم یک گزینه است))

2 ترمینال خروجی آنالوگ، پشتیبانی از خروجی جریان 0 ~ 20mA یا خروجی ولتاژ 0 ~ 10V؛

کارت گزینه ای: 4 ترمینال خروجی دیجیتال

حفاظت

برای عملکرد حفاظت به فصل 6 "برطرف کردن مشکلات و اقدامات مقابله ای" مراجعه کنید.

محیط زیست

محل نصب

در داخل، نور مستقیم خورشید، گرد و غبار، گاز خوردنی، گاز قابل احتراق، دود روغن، بخار، قطره یا نمک.

ارتفاع

0-3000m. اینورتر در صورت ارتفاع بالاتر از 1000m کاهش می یابد و جریان خروجی نامی در صورت افزایش ارتفاع 100m 1٪ کاهش می یابد

دمای محیط

-10°C~+40°C،حداکثر 50°C (در صورت دمای محیط بین 40°C و 50°C کاهش می یابد) در صورت افزایش دمای 1°C جریان خروجی نامی 1.5٪ کاهش می یابد

رطوبت

کمتر از 95٪ RH، بدون فشرده سازی

ارتعاش

کمتر از 5.9 متر در ثانیه²(0.6 گرم)

دمای ذخیره سازی

-20°C ~ +60°C

سایر محصولات

نصب

کابینت نصب شده روی دیوار و کنترل شده روی کف

سطح حفاظت

IP20

روش خنک کننده

خنک سازی هوایی اجباری

EMC

CE ROHS

فیلتر EMC داخلی

مطابق با EN61800-3

دسته C3

3^rdمحیط زیست
