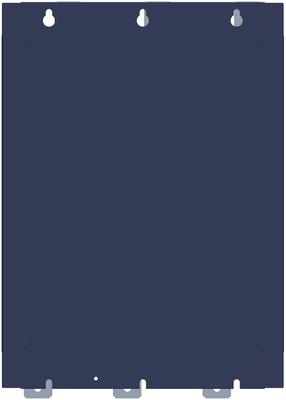

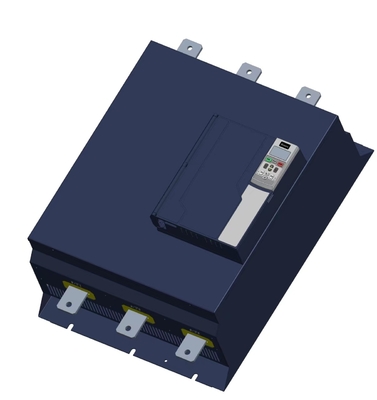

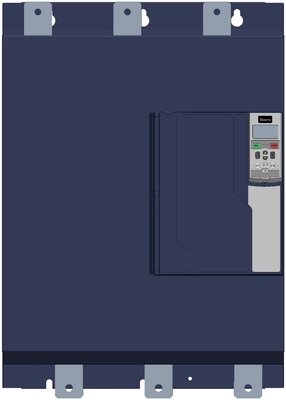

380v 400v 440v موتور استارت نرم 5.5 کیلو وات تا 500 کیلو وات ساخته شده در کنتاکتور بای پس

مورد

شرح

منبع تغذیه ورودی

ولتاژ ورودی

سه فاز 380V/480V/660 AC

فرکانس

50/60 هرتز

موتور تطبیقی

موتور ناهمزمان سه فاز قفس سنجابی

زمان های شروع

توصیه می شود بیش از 20 بار در ساعت نباشد.

حالت کنترل

(1) کنترل پانل عملیات.

(2) پانل عملیات + کنترل خارجی.

(3) کنترل خارجی.

(4) کنترل خارجی + کنترل COM.

(5) پانل عملیات + خارجی + کنترل COM.

(6) پانل عملیات + کنترل COM.

(7) کنترل COM.

(8) بدون شروع یا توقف عملیات.

حالت شروع

(1) محدود کردن جریان برای شروع.

(2) رمپ ولتاژ برای شروع.

(3) کنترل گشتاور + محدود کردن جریان برای شروع.

(4) کنترل گشتاور + رمپ ولتاژ برای شروع.

(5) سطح شیب دار فعلی برای شروع.

(6) شروع دو حلقه بسته محدود کننده جریان ولتاژ.

حالت توقف

(1) توقف نرم.

(2) توقف رایگان.

عملکرد محافظتی

(1) حفاظت حلقه باز برای پایانه های توقف لحظه ای خارجی.

(2) حفاظت از حرارت بیش از حد برای استارت نرم.

(3) حفاظت از زمان شروع بیش از حد طولانی.

(4) ورودی حفاظت فاز باز.

(5) حفاظت از فاز باز خروجی.

(6) حفاظت سه فاز نامتعادل.

(7) شروع به حفاظت فعلی.

(8) اجرای حفاظت از اضافه بار.

(9) تحت حفاظت ولتاژ برای ولتاژ قدرت.

(10) حفاظت از اضافه ولتاژ برای ولتاژ قدرت.

(11) حفاظت از تنظیم پارامتر خطا.

(12) حفاظت از اتصال کوتاه را بارگذاری کنید.

(13) راه اندازی مجدد خودکار یا محافظت از سیم کشی نادرست.

(14) حفاظت از سیم کشی پایانه های توقف کنترل خارجی.

محیط

محل مورد استفاده

موقعیت داخلی با تهویه خوب عاری از گازهای خورنده و گرد و غبار رسانا.

ارتفاع

زیر 1000Mهنگامی که ارتفاع بیش از 1000M است ، باید قدرت را افزایش دهد.

o

درجه حرارت

-20 +45 درجه سانتی گراد

رطوبت

90٪ RH بدون تراکم شبنم.

ارتعاش

<0.5 گرم

ساختار

کلاس حفاظتی

IP20

الگوی خنک کننده

خنک شدن طرفداران
