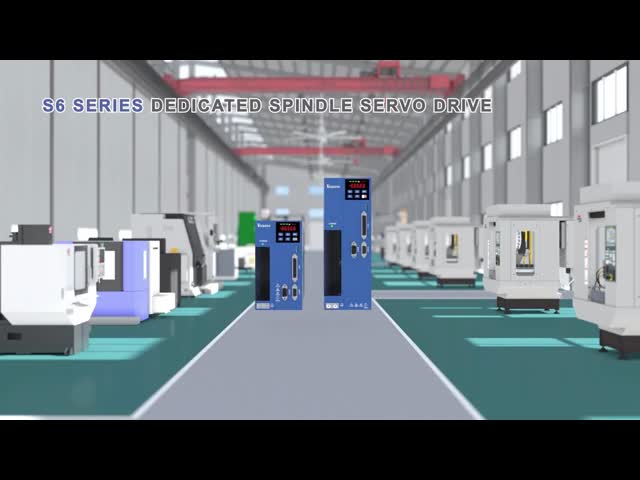

از چرخ CNC به مراکز ماشینکاری: سناریوهای گسترده استفاده از S6 Servo Drive
1موقعیت محصول: ساخته شده برای تجهیزات ماشینکاری CNC
درایو سروا مخصوص به پیچ سری S6 یک محصول حرفه ای است که توسط VEIKONG برای تجهیزات ماشینکاری CNC عرضه شده است.این سری به طور عمده برای رانندگی موتورهای پیچ در چرخ CNC استفاده می شود، ماشین های آسیاب CNC، مراکز ماشینکاری، آسیاب ها و سایر تجهیزات ماشینکاری CNC.این موقعیت واضح محصول تضمین می کند که سری S6 به طور کامل نیازهای ویژه صنعت ماشینکاری CNC را از مرحله طراحی در نظر می گیرد، از جمله موقعیت دادن با دقت بالا، پاسخ سریع، و ظرفیت بیش از حد قوی.
2انواع متنوع تجهیزات قابل استفاده
محرک سرو سری S6 انواع مختلف تجهیزات اصلی را در زمینه ماشینکاری CNC پوشش می دهد.
چرخ CNC یکی از سناریوهای کاربردی اصلی برای سری S6 است.ماشینکاری چرخ دنده نیاز دارد که پیچ به اندازه کافی کنده کننده در سرعت های پایین در حالی که حفظ عملکرد پایدار در سرعت های بالا فراهم کند. قدرت field weakening سرعت افزايش توانایی سری S6 حداکثر قدرت موتور در منطقه field weakeningبا توجه به الزامات سرعت مختلف چرخ ها از فرآوری خام تا پایان.
ماشین های آسیاب CNC و مراکز ماشینکاری نیز در محدوده کاربرد سری S6 قرار دارند. این نوع تجهیزات دارای الزامات بالاتر برای کنترل موقعیت پیچ و پاسخ سرعت هستند.سری S6 پشتیبانی از حلقه نیمه بسته و کنترل موقعیت کامل حلقه بسته، با دقت موقعیت±1 پالس، که مطابق با الزامات سختگیرانه مراکز آسیاب و ماشینکاری برای دقت ماشینکاری است.
آسیاب ها یکی دیگر از زمینه های کاربردی مهم برای سری S6 هستند. آسیاب کردن نیاز به عملکرد پایدار اسپندل برای مدت طولانی دارد و خواسته های بالایی در مورد قابلیت اطمینان و ثبات راننده دارد.سری S6 از یک ماژول یکپارچه IGBT با طراحی حاشیه بزرگ استفاده می کند، همراه با حفاظت قابل اعتماد از جریان بیش از حد و محافظت از مدار کوتاه، به طور موثر خطر خرابی تجهیزات را کاهش می دهد.
3سازگاری با انواع مختلف موتور
محرک سرو سری S6 قابلیت سازگاری خوبی با موتور را ارائه می دهد. در بروشور به وضوح آمده است که این سری هم از موتورهای غیرمستقیم و هم از موتورهای همگام مغناطیس دائمی پشتیبانی می کند.این بدان معنی است که کاربران می توانند نوع موتور مناسب را بر اساس نیازهای واقعی برنامه انتخاب کنند بدون اینکه نگران ناسازگاری باشند.برای کاربرانی که نیاز به تعویض یا ارتقاء تجهیزات دارند، این ویژگی انعطاف پذیری بیشتر و انتخاب های بیشتری را فراهم می کند.
4. سازگاری جامع با چندین رابط CNC
درایو سرو سری S6 به طور کامل تنوع سیستم های CNC را در طراحی رابط خود در نظر می گیرد.از جمله نوع پالس آنالوگ، نوع اتوبوس EtherCAT و نوع اتوبوس M3. این طراحی سازگار با چند رابط اجازه می دهد تا سری S6 را به مارک های مختلف و سال ها از سیستم های CNC،کاهش مشکلات و هزینه های یکپارچه سازی سیستم.
5. سازگاری واسط رمزگذاری کننده
از نظر پشتیبانی از رمزگذاری، سری S6 نیز عملکرد بسیار خوبی دارد. بر اساس بروشور، این سری از چندین پروتکل رمزگذاری اصلی، از جمله نوع خروجی تفاوتی TTL،نوع مقدار مطلق پروتکل Tamagawa، نوع SinCos و نوع پروتکل SSI / BISS. علاوه بر این، خروجی رمزگذاری کننده از تقسیم فرکانس خودسرانه پشتیبانی می کند.این سازگاری انکودر گسترده اجازه می دهد تا سری S6 برای کار با موتورهای مختلف جریان اصلی و دستگاه های بازخورد، برآورده کردن الزامات کاربرد در سطوح دقیقی مختلف.
6ظرفیت بارگذاری قوی ثبات ماشین آلات را تضمین می کند
در طول ماشینکاری CNC، پیچ اغلب با تاثیرات بار فوری روبرو می شود. ظرفیت بار بیش از حد سری S6 150٪ از جریان خروجی نامی برای 60 ثانیه است،و 200٪ از جریان خروجی نامی برای 8 ثانیهاین مشخصات فنی تضمین می کند که تجهیزات به راحتی در هنگام برخورد با برش های کوتاه مدت سنگین یا بار های ضربه ای خاموش نمی شوند و تداوم ماشینکاری و بهره وری قطعه را تضمین می کنند.
7طراحي مستقل لوله هوا به محیط هاي سخت سازگار است
کارگاه های ماشینکاری CNC به طور معمول چالش های زیست محیطی مانند مه نفت و گرد و غبار را ارائه می دهند.به طور موثر از ورود گرد و غبار به راننده و ایجاد مدار کوتاه و سایر نقص ها جلوگیری می کنددر عین حال، استفاده از فن های خنک کننده با حجم بالا و عمر طولانی به طور موثر افزایش دمای داخلی راننده را کاهش می دهد.تضمین عملکرد طولانی مدت و قابل اطمینان تجهیزات در محیط کارگاه.
8نتیجه گیری
از چرخ CNC به مراکز ماشینکاری، از آسیاب ها به ماشین های آسیاب CNC، درایو servo سری S6 مخصوص به پیچ، با سازگاری گسترده موتور، رابط های مختلف CNC،پشتیبانی از کدگذاری غنی، و ظرفیت بیش از حد قدرتمند، راه حل های محرک قابل اعتماد را برای انواع مختلف تجهیزات ماشینکاری CNC فراهم می کند.شرکت VEIKONG به خدمت صنعت ماشین آلات CNC جهانی با تکنولوژی حرفه ای و محصولات قابل اعتماد ادامه خواهد داد.
کلمات مرتبط:
ماشین آسیاب CNC
آسیاب
چرخ CNC
صفحه کلید LED یا صفحه کلید LCD؟ آیا ۲۰ دلار اضافی ارزشش را دارد؟
1. مقدمه به هر دو نوع صفحه کلید
ويكونگVFD اینورترهای پمپ خورشیدی سری به صورت استاندارد با یک صفحه کلید LED عرضه می شوند، در حالی که یک صفحه کلید LCD به عنوان یک لوازم جانبی اختیاری در دسترس است. هر دو صفحه کلید می توانند تنظیمات پارامترهای اساسی و عملیات تجهیزات را انجام دهند،اما تفاوت های قابل توجهی در ویژگی ها و تجربه کاربر وجود دارد. صفحه کلید ال سی دی نیاز به هزینه اضافی حدود 20 دلار دارد. به طور دقیق بر اساس بروشور محصولاین مقاله به شما کمک می کند تا تحلیل کنید که آیا این ۲۰ دلار ارزش صرف کردن را دارد یا خیر..
2صفحه کلید LED: ساده، قابل اعتماد و اساسی
صفحه کلید LED پیکربندی استاندارد برایVFD، با استفاده از یک صفحه نمایش لوله دیجیتال. مزایای آن شامل هزینه کم، قابلیت اطمینان بالا و نمایش شفاف در هر دو شرایط دمای بالا و پایین است.صفحه کلید LED فقط می تواند یک پارامتر در یک زمان نشان دهد. برای مشاهده پارامترهای دیگر مانند جریان ، ولتاژ یا فرکانس ، کاربران باید به صورت دستی بین نمایشگرها تغییر دهند. علاوه بر این ، همه پارامترها فقط با کد پارامتر شناسایی می شوند.کاربران باید به راهنمای کاربر مراجعه کنند تا درک کنند که هر کد نشان می دهدبرای تکنسین های تجربه ای که هر روز با همان تجهیزات کار می کنند، این مشکل نیست. اما برای اپراتورهای محل یا کاربران که اغلب از اینورتر استفاده نمی کنند، این مشکل وجود ندارد.تجربه کاربری بسیار دوستانه نیستصفحه کلید LED کار را انجام می دهد، اما نیاز به حفظ یا مراجعه مداوم به کتابچه راهنما دارد.
3صفحه کلید ال سی دی: یک ارتقاء جامع برای ۲۰ دلار اضافی
صفحه کلید ال سی دی از یک صفحه نمایش کریستال مایع استفاده می کند و نیاز به پرداخت اضافی حدود 20 دلار دارد. با توجه به بروشور محصول و آخرین تصاویر ارائه شده،صفحه کلید LCD چندین مزیت قابل توجهی نسبت به نسخه LED ارائه می دهد.
اول، چهار پارامتر را همزمان نمایش دهید. بروشور محصول به وضوح می گوید که صفحه کلید LCD می تواند چهار پارامتر را در همان زمان نظارت کند، در حالی که صفحه کلید LED فقط یک را نشان می دهد.کاربران می توانند فرکانس را ببینند، جریان، ولتاژ و ولتاژ اتوبوس در یک صفحه نمایش بدون تغییر مکرر.
دوم، توضیحات پارامترهای داخلی. بروشور توضیح می دهد که صفحه کلید LCD شامل توضیحات دقیق متنی برای هر پارامتر است.کاربران نیازی به مرور یک راهنمای ضخیم برای درک معنی هر پارامتر یا نحوه تنظیم آن ندارنداین به ویژه برای پرسنل تعمیر و نگهداری در محل و کاربران که با برنامه نویسی اینورتر آشنا نیستند دوستانه است.
سوم، تابع کپی و دانلود پارامتر. بروشور به وضوح می گوید که صفحه کلید LCD از تابع آپلود و دانلود پارامتر پشتیبانی می کند.این ها به طور گسترده ای برای پروژه های دولتی و مزارع بزرگ استفاده می شوندکاربران ابتدا می توانند پارامترها را از یک اینورتر به درستی پیکربندی شده به صفحه کلید LCD کپی کنند و سپس آنها را به سایر اینورترهای همان مدل دانلود کنند.برای پروژه هایی که نیاز به راه اندازی دسته ای از دستگاه های متعدد دارند، این ویژگی باعث صرفه جویی قابل توجهی در زمان و هزینه های نیروی کار می شود.
چهارمین، ساعت زمان واقعی ساخته شده بر اساس آخرین تصاویری که شما ارائه دادید نسخه جدید صفحه کلید ال سی دی شامل یک ساعت زمان واقعی است که زمان فعلی را نشان می دهدتصویر نشان می دهد زمان نمایش در صفحه LCDاین امر باعث می شود که آسان است برای ثبت زمانی که نقص رخ می دهد و اضافه کردن مهر زمان به داده های عملیاتی، تسهیل تجزیه و تحلیل بعدی و رفع مشکل.
پنجم، پشتیبانی از چند زبان. آخرین تصاویر نشان می دهد که صفحه کلید LCD گزینه های چند زبان از جمله انگلیسی و اسپانیایی را ارائه می دهد.کاربران می توانند زبان رابط را با توجه به ترجیحات خود تغییر دهنداین یک ویژگی بسیار عملی برای پروژه های صادراتی و مشتریان خارجی است که ممکن است با زبان چینی یا انگلیسی راحت نباشند.
ششم، نظارت بر پارامترهای چند صفحه و جستجوی سریع. تصاویر همچنین نشان می دهد که صفحه کلید LCD از پارامترهای نظارت در چندین صفحه پشتیبانی می کند.کاربران می توانند به سرعت بین صفحات مختلف برای مشاهده انواع مختلف اطلاعات تغییر کننداین بروشور همچنین از قابلیت جستجوی سریع یاد می کند، که به کاربران اجازه می دهد بدون چرخش صفحات به طور مستقیم پارامترها را پیدا کنند.
4.راهنمای انتخاب
اگر شما یک تکنسین اینورتر با تجربه هستید که هر روز یک دستگاه را کار می کند و با کدهای پارامتر آشنا هستید،صفحه کلید استاندارد LED بدون هزینه 20 دلار اضافی نیازهای شما را برآورده می کندساده، قابل اعتماد و دقیقا کاری که باید انجام دهد.
اگر شما در یکی از دسته های زیر قرار دارید، انتخاب صفحه کلید LCD توصیه می شود:
پروژه شما نیاز به کمیسیون دسته از اینورترهای متعدد، مانند پروژه های آبیاری دولت یا مزارع بزرگ
اپراتورهای محل با اینورترها آشنا نیستند و نیاز به توضیحات پارامترهای بصری دارند
شما نیاز به نظارت بر پارامترهای عملیاتی متعدد در همان زمان
پروژه شما برای صادرات یا استفاده در خارج از کشور است، که نیاز به یک رابط چند زبانی دارد
شما بايد زمان خطا را با مهر زماني براي پيگيري و تجزیه و تحلیل ثبت كنيد
شما می خواهید کارایی راه اندازی را بهبود بخشید و زمان صرف آموزش اپراتورها را کاهش دهید
صرف 20 دلار اضافی به شما یک رابط کاربری دوستانه تر، کارایی کمیسیون بالاتر، قابلیت کپی پارامتر، ساعت در زمان واقعی و پشتیبانی چند زبانی می دهد.اين سرمايه گذاري ارزشش رو داره، به خصوص در مناطقی که هزینه های نیروی کار بالا است یا جایی که چندین واحد باید مستقر شود.
5نتیجه گیری
صفحه کلید LED اقتصادی و قابل اعتماد است، مناسب برای کاربران حرفه ای است که پارامترهای خود را به خاطر دارند.صفحه کلید LCD هزینه 20USD اضافی اما ارائه یک ارتقاء جامع در تجربه کاربر. فقط بر اساسVFD بروشور محصول و آخرین مواد، صفحه کلید LCD ارائه می دهد چهار پارامتر نمایش همزمان، در ساخت در توضیحات پارامتر، کپی و دانلود عملکرد، ساعت در زمان واقعی، پشتیبانی از چند زبان,نظارت چند صفحه ای و جستجوی سریع. VEIKONG به کاربران هر دو گزینه را ارائه می دهد و به شما امکان می دهد بر اساس نیازهای واقعی پروژه و بودجه خود تصمیم بگیرید.VFD کنترل ثابت و قابل اعتماد در سیستم شما را فراهم می کند.
عملکرد پایدار حتی در محیط های سخت!
1چالش های زیست محیطی برای سیستم های پمپ خورشیدی
اینورترهای پمپ خورشیدی معمولاً در فضای باز یا در محیط های نیمه بیرونی نصب می شوند و در معرض قرار گرفتن مداوم در معرض گرد و غبار، دمای بالا و رطوبت قرار دارند.آب دادن دام های دور افتاده، یا پروژه های آب آشامیدنی کوهستانی، قابلیت محافظت از یک اینورتر پمپ خورشیدی به طور مستقیم قابلیت اطمینان و عمر سیستم را تعیین می کند.این دستگاه های بیرونی کنترل آب و هوا یا فیلتر گرد و غبار ندارند.باران، نور مستقیم خورشید، نوسانات دما بین روز و شب، و ذرات هوا همه تهدیدهای روزانه برای اجزای الکترونیکی داخل اینورتر است.یک مشکل ناشی از عوامل محیطی می تواند روزها یا هفته ها آب را قطع کند، به خصوص در مناطق دورافتاده که قطعات جایگزین و تکنسین های سرویس دهی به راحتی در دسترس نیستند.VEIKONG چندین طرح حفاظت هدفمند را در سری VFD500-PV بر اساس سال ها تجربه در مناطق مختلف آب و هوایی ادغام کرده است، تضمین عملکرد پایدار در شرایط سخت.
2. طراحي مستقل لوله هوا
گرد و غبار یکی از بزرگترین تهدیدات تجهیزات الکترونیکی است. ذرات ظریف می توانند به یک اینورتر وارد شوند، به صفحه مدار متصل شوند، باعث شارژ شوند و کانال های خنک کننده را مسدود کنند.اینورترهای پمپ خورشیدی VEIKONG دارای یک طراحی کانال هوایی مستقل هستند که اجزای قدرت را از جریان هوا خنک کننده جدا می کنداین نوآوری ساختاری مانع از رسیدن گرد و غبار به الکترونیک های حساس می شود در حالی که تبعید گرما موثر را حفظ می کند. این طراحی به طور قابل توجهی نرخ شکست ناشی از ورود گرد و غبار را کاهش می دهد.اينورترهای VEIKONG را به خصوص براي مناطق شن و ماسه اي شمال غرب مناسب مي کند، سایت های ساختمانی و سایر محیط های دارای ذرات زیاد.
3. فن های جریان هوایی بالا برای خنک سازی کارآمد
دمای بالا باعث افزایش سرعت پیری قطعات می شود و طول عمر تجهیزات را کوتاه می کند. هنگامی که دمای محیط بالا می رود، تفاوت دمایی مورد نیاز برای خنک سازی موثر کاهش می یابد.ويكونگ با انتخاب حجم بالا، فن های خنک کننده با عمر طولانی برای کار مداوم مورد نیاز هستند. این فن ها جریان هوای برتر را ارائه می دهند و گرما را به طور موثر از مناطق مهم دور می کنند.°ج، اینورتر پمپ خورشیدی به طور خودکار عملکردهای کاهش را فعال می کند تا دمای داخلی امن را حفظ کند.این مدیریت حرارتی تضمین می کند که در تابستان های گرم و در محیط های با دمای بالا به طور مداوم کار کند.
4ویژگی های جامع حفاظت الکتریکی
اینورترهای پمپ خورشیدی VEIKONG شامل محافظ های الکتریکی داخلی گسترده ای هستند که قبل از وقوع آسیب به شرایط غیرطبیعی عمل می کنند.:ولتاژ ورودی از صفحه خورشیدی، جریان خروجی به موتور پمپ و دمای داخلی اجزای قدرت. حفاظت از ولتاژ بیش از حد از آسیب ناشی از اوج ولتاژ صفحه خورشیدی جلوگیری می کند،که می تواند در طول روزهای سرد و آفتابی رخ دهد زمانی که پانل ها ولتاژ بالاتر از ولتاژ نامی تولید می کنند.حفاظت از جریان بیش از حد از اینورتر و موتور پمپ در برابر مصرف جریان بیش از حد ناشی از انسداد پمپ، اتصال مکانیکی، پرتگاه های فرسوده یا شرایط خشک محافظت می کند.حفاظت از بیش از حد درجه حرارت باعث کاهش قدرت خروجی یا خاموش کردن سیستم به طور کامل قبل از آسیب مربوط به گرما به IGBT ها یا خازن ها می شودعلاوه بر این، VEIKONG دو ویژگی خاص پمپ را که فراتر از حفاظت از اینورتر استاندارد است، یکپارچه کرده است. محافظت از خشک شدن به طور خودکار پمپ را در صورت قطع منبع آب متوقف می کند.جلوگیری از آسیب مکانیکی به مهر، فرسایش چرخ چرخ و سوختگی بالقوه موتور. سیگنال های هشدار دهنده آب کامل از طریق سیستم نمایش یا نظارت از راه دور هنگامی که مخازن ذخیره سازی به ظرفیت خود می رسند،جلوگیری از ضایعات بیش از حد و امکان خاموش کردن پمپ به موقع.
5. قابل اعتماد و پشتیبانی خدمات ثابت در دراز مدت
اینورترهای پمپ خورشیدی Veikong با استفاده از سال ها آزمایش شده اند.بسیاری از مشتریان گزارش می دهند که تجهیزات آنها حتی پس از هفت تا هشت سال سرویس مداوم در وضعیت عالی کار می کننداین قابلیت اطمینان طولانی مدت تصادفی نیست. این از کنترل دقیق VEIKONG بر انتخاب قطعات و کیفیت تولید حاصل می شود. علاوه بر این،ويكونگ 24 ماه گارانتي براي تمام اينورتر هاي پمپ خورشيدي ارائه ميدهیک تیم پشتیبانی فنی حرفه ای نیز برای ارائه کمک از راه دور و تشخیص خطا از طریق کانال های آنلاین در دسترس است.این ترکیبی از محصولات قابل اعتماد و خدمات توجه به کاربران آرامش ذهن را حتی در مکان های دور افتاده فراهم می کند، دانستن این که کمک در زمان نیاز در دسترس است.
6نتیجه گیری: حفاظت مناسب تضمین عملکرد قابل اعتماد
شرایط محیطی سخت نباید استفاده از سیستم های پمپ آب خورشیدی را محدود کند.و استرس های الکتریکی چالش هایی هستند که می توانند با مهندسی متفکرانه غلبه کنند. VEIKONG نشان داده است که با طراحی مستقل کانال هوا، خنک سازی کارآمد با استفاده از فن های جریان بالا، حفاظت الکتریکی جامع از جمله حفاظت از خشک و آب کامل،و قابلیت اطمینان طولانی مدت اثبات شده با تجربه واقعی مشتری بیش از هفت تا هشت سال عملیات مداومبرای طراحان سیستم، توسعه دهندگان پروژه و کاربران نهایی، اینورترهای پمپ خورشیدی می توانند خدمات پایدار و قابل اعتماد را حتی در مکان های سخت ارائه دهند.انتخاب یک اینورتر پمپ خورشیدی با ویژگی های حفاظت مناسب یک ارتقاء اختیاری نیست بلکه یک شرط اساسی برای موفقیت پروژه در دراز مدت استانتخاب یک اینورتر با ضمانت 24 ماهه و پشتیبانی فنی آنلاین پاسخگو یک سرمایه گذاری بلند مدت در قابلیت اطمینان سیستم تامین آب شما است، کاهش هزینه های عملیاتی،جلوگیری از وقفه های غیرمنتظره، و اطمینان از اینکه آب در زمان و جایی که بیشتر مورد نیاز است جریان دارد.
کلمات مرتبط:
کنترل از راه دور اینورتر
اینورتر پمپ خورشیدی
طراحی طول عمر اینورتر
راهنمای نصب VFD: برای به حداکثر رساندن طول عمر از این مشکلات اجتناب کنید
VFD ها قلب سیستم های کنترل موتور مدرن هستند که صرفه جویی در انرژی و تنظیم دقیق سرعت را ارائه می دهند. با این حال، اگر جزئیات نصب نادیده گرفته شود، حتی VFD با بالاترین کیفیت نیز ممکن است دچار خرابی زودرس شود. در VEIKONG، ما VFD های خود را برای قابلیت اطمینان مهندسی می کنیم، اما نصب صحیح کلید باز کردن طول عمر کامل آنهاست. این راهنما شما را با رایج ترین مشکلات نصب و نحوه اجتناب از آنها آشنا می کند.
1. تلههای محیطی: مکان بیش از آنچه فکر میکنید اهمیت دارد
محیط نصب مستقیماً بر طول عمر VFD تأثیر می گذارد. بسیاری از کاربران اهمیت این موضوع را دست کم می گیرند.
اثر "سونا": کنترل دما
مشکل: نصب VFD در محیط های با دمای بالا بدون تهویه کافی.
چرا مهم است: دما بزرگترین عامل موثر بر عمر قطعات الکترونیکی است. برای هر 10درجهبا افزایش دمای محیط، طول عمر خازن های الکترولیتی VFD به نصف کاهش می یابد. اکثر VFD های VEIKONG برای عملکرد تا درجه بندی شده اند50درجهC بدون کاهش. فراتر از آن، یا باید دستگاه را کاهش دهید یا خنک کننده اجباری را فراهم کنید.
رفع:
- حداقل 10 سانتی متر فاصله در بالا و پایین برای جریان هوای مناسب را تضمین کنید
- فن های خنک کننده یا تهویه مطبوع را در کابینت های بسته نصب کنید
- برای واحدهای سری VEIKONG VFD510 با رتبه IP55، طراحی مهر و موم شده از گرد و غبار محافظت می کند اما همچنان به اتلاف گرمای کافی نیاز دارد.
گرد و غبار، روغن و رطوبت
دام: قرار دادن VFD ها در محیط های خشن بدون محافظت مناسب.
چرا مهم است: تجمع گرد و غبار به عنوان عایق عمل می کند و گرما را به دام می اندازد. گرد و غبار رسانا می تواند باعث اتصال کوتاه شود. رطوبت منجر به خوردگی، مشکلات تماس و خرابی عایق می شود.
رفع:
- برای محیط های گرد و غبار یا روغنی، واحدهای دارای رتبه IP55 مانند سری VEIKONG VFD510 را انتخاب کنید که به طور خاص برای چنین شرایطی طراحی شده اند.
- در صورت استفاده از واحدهای استاندارد IP20، آنها را در یک کابینت تمیز و مهر و موم شده نصب کنید
- فیلترها را به طور مرتب تمیز کنید و از نظر گرد و غبار بررسی کنید
لرزش
مشکل: نصب VFD ها بر روی تجهیزات ارتعاشی مانند پرس پانچ یا ماشین لباسشویی های صنعتی بدون جداسازی.
چرا مهم است: لرزش عامل اصلی آسیب مکانیکی به قطعات الکترونیکی است. شل شدن پیچ های ترمینال ناشی از لرزش اغلب مقصر خرابی ماژول است.
رفع:
- از لرزشگیرهای لاستیکی یا پایه های عایق استفاده کنید
- اتصالات مدار اصلی را به طور مرتب گشتاور کنید (برای مشخصات گشتاور به دفترچه راهنمای VEIKONG مراجعه کنید)
- از نصب مستقیم روی ماشین آلات ارتعاشی سنگین خودداری کنید
2. مشکلات سیم کشی: اشتباهات کوچک، عواقب بزرگ
سیم کشی مناسب غیر قابل مذاکره است. یک خطای به ظاهر جزئی می تواند فوراً VFD شما را از بین ببرد.
ورودی در مقابل خروجی: هرگز آنها را اشتباه نگیرید
دام: اتصال برق ورودی به پایانه های خروجی (U، V، W).
چرا مهم است: این فاجعه بار است. اعمال برق متناوب به پایانه های خروجی فورا ماژول IGBT و مدار داخلی را از بین می برد.
رفع:
- بررسی مجدد: پایانه های ورودی R/L1، S/L2، T/L3 (یا L1، L2، L3) هستند.
- پایانه های خروجی U، V، W هستند
- دفترچه راهنمای VEIKONG به وضوح اینها را برچسب گذاری می کند-همیشه قبل از روشن کردن، بررسی کنید
راکتورهای طول کابل و خروجی
مشکل: اجرای کابل های موتور بلند بدون فیلتر خروجی.
چرا مهم است: کابلهای بلند جریان نشتی خازنی را افزایش میدهند، که میتواند باعث قطع جریان اضافه، تنش عایق و آسیب امواج منعکس شده به سیمپیچهای موتور شود.
رفع:
- < 50 متر: بدون نیاز به فیلتر اضافی برای اکثر تاسیسات
- 50–100 متر: یک راکتور خروجی نصب کنید
-> 100 متر: از فیلتر موج سینوسی استفاده کنید و فرکانس حامل را کاهش دهید
- VFD های VEIKONG تا 500 متر کابل محافظ را با فیلتر مناسب پشتیبانی می کنند.
زمین: نادیده گرفته ترین حفاظت
دام: اتصالات زمین نامناسب یا از دست رفته.
چرا مهم است: یک مطالعه موردی در دنیای واقعی نشان می دهد که یک تاسیسات به طور همزمان بیش از دوجین VFD را از دست می دهد زیرا یک موتور جریان نشتی دارد و زمین تاسیسات خورده شده بود و ولتاژ بالا را از طریق زمین VFD به عقب می فرستد و بردهای اصلی را از بین می برد.
رفع:
- همیشه ترمینال زمین VFD (PE) را به زمین واقعی متصل کنید
- در صورت امکان از اتوبوس زمینی اختصاصی استفاده کنید
- بررسی کنید که مقاومت زمین کمتر از 1 باشدΩبرای برنامه های حساس
- سیم های زمین را با تجهیزات پر سر و صدا مانند جوشکارها مشترک نکنید
خازن های تصحیح ضریب توان
مشکل: نصب خازن های تصحیح ضریب توان در سمت خروجی VFD.
چرا مهم است: این یک خطای رایج اما حیاتی است. خروجی PWM VFD باعث میشود خازنها جریانهای شارژ بیش از حد را بکشند که منجر به قطع فوری جریان اضافه یا خرابی فاجعهبار میشود.
رفع:
- تصحیح ضریب توان را فقط در سمت ورودی VFD نصب کنید
- در صورت نیاز از راکتورهای AC برای بهبود ضریب توان استفاده کنید
---
3. مشکلات انتخاب کامپوننت: در ایمنی کوتاهی نکنید
انتخاب مدار شکن (MCCB).
دام: استفاده از قطع کننده مدار کم اندازه یا بزرگتر.
چرا مهم است: بدون حفاظت از اتصال کوتاه مناسب، خرابی ماژول می تواند به تعویض کامل برد تبدیل شود. برعکس، شکن بیش از حد حساس باعث ایجاد مزاحمت می شود.
رفع:
- رتبه بندی MCCB و کنتاکتور توصیه شده VEIKONG را دنبال کنید
- مثال: برای VFD510-2R2-T4B، از MCCB 10A و 0.75mm استفاده کنید²هادی
- همیشه یک مدارشکن در سمت ورودی قرار دهید
سیم کشی مقاومت ترمز
مشکل: اتصال نادرست مقاومت ترمز به پایانه های باس DC (+/PB یا +/-) مستقیماً.
چرا مهم است: سیمکشی نادرست میتواند باعث آتشسوزی یا آسیب رانندگی شود.
رفع:
- مقاومت ترمز را به پایانه های تعیین شده (معمولا (+) و PB) وصل کنید
- هرگز مقاومت ترمز را مستقیماً بین باس DC (+) و (-) وصل نکنید.-این ترانزیستور ترمز را دور می زند
- برای سری VEIKONG VFD510، به نمودار سیم کشی در فصل 3 دفترچه راهنما مراجعه کنید.
4. مشکلات تنظیم پارامتر: نصب نامرئی
نصب فقط فیزیکی نیست-پیکربندی پارامتر بخشی از تنظیمات است.
زمان شتاب / کاهش سرعت
دام: تنظیم زمان شتاب یا کاهش سرعت برای بار بسیار کوتاه است.
چرا مهم است: زمان شتاب بسیار کوتاه باعث سفرهای بیش از حد می شود. زمان بسیار کوتاه کاهش سرعت بدون مقاومت ترمز باعث افزایش ولتاژ می شود زیرا انرژی احیا کننده به سمت اتوبوس DC پمپ می شود.
رفع:
- با زمان های طولانی تر شروع کنید (مثلا 20–30 ثانیه) و به تدریج کاهش دهید
- برای بارهای با اینرسی بالا، از مقاومت ترمز استفاده کنید یا زمان کاهش سرعت را افزایش دهید
- تنظیم بر اساس عملیات واقعی، نه محاسبات نظری
پارامترهای موتور
دام: وارد نکردن اطلاعات صحیح پلاک موتور.
چرا مهم است: کنترل برداری بر پارامترهای دقیق موتور متکی است. مقادیر نادرست منجر به کنترل ضعیف گشتاور، ناپایداری یا مشکلات جریان بیش از حد می شود.
رفع:
- جریان نامی موتور، ولتاژ، فرکانس و سرعت را از روی پلاک وارد کنید
- تنظیم خودکار موتور (استاتیک یا دینامیک) را برای عملکرد بهینه انجام دهید
- VFD های VEIKONG از تنظیم استاتیک و پویا برای کنترل دقیق پشتیبانی می کنند
5. مشکلات نگهداری: دور از چشم، خارج از ذهن
فن های خنک کننده
مشکل: هرگز فن های خنک کننده را تمیز یا تعویض نکنید.
چرا مهم است: فن های خنک کننده اجزای مصرفی هستند. هنگامی که آنها خراب می شوند، VFD بیش از حد گرم می شود و عمر خازن را کوتاه می کند و به طور بالقوه باعث خاموش شدن حرارتی می شود.
رفع:
- فن ها را هر 6 بار بازرسی کنید–12 ماه
- هر 3 تعویض کنید–5 سال یا زمانی که سر و صدای غیر معمول رخ می دهد
- درایوهای VEIKONG گزینه های نظارت بر وضعیت فن را ارائه می دهند
تعمیر و نگهداری خازن
مشکل: اصلاح نکردن خازن ها پس از ذخیره سازی طولانی مدت.
چرا مهم است: خازن های الکترولیتی اگر برای مدت طولانی (بیش از 2 سال) بدون برق باقی بمانند، تخریب می شوند. اعمال ولتاژ کامل بلافاصله می تواند باعث خرابی شود.
رفع:
- برای VFD هایی که بیش از 2 سال ذخیره شده اند، از یک ترانسفورماتور متغیر استفاده کنید تا به آرامی قدرت را طی چند ساعت اعمال کنید.
- اگر فضای ذخیره سازی نامشخص است، برای راهنمایی با پشتیبانی فنی VEIKONG تماس بگیرید
تنگی ترمینال
مشکل: عدم گشتاور دوره ای ترمینال های مدار اصلی.
چرا مهم است: چرخه حرارتی به مرور زمان اتصالات را شل می کند و باعث ایجاد قوس الکتریکی، گرمای بیش از حد و در نهایت خرابی می شود.
رفع:
- اتصالات مدار اصلی را سالانه بررسی و بازگردانی کنید
- از مشخصات گشتاور در دفترچه راهنمای VEIKONG استفاده کنید
- برای سری VFD510، جدول گشتاور سفت شدن را در فصل 3 دنبال کنید
نتیجه گیری: نصب، پیشگیری است
تفاوت بین یک VFD که 10 سال طول می کشد و یک VFD که در 12 ماه از کار می افتد، اغلب به جزئیات نصب مربوط می شود. با اجتناب از این دام های رایج-بی توجهی به محیط زیست، سیم کشی نامناسب، انتخاب نادرست اجزا، تنظیمات ضعیف پارامتر، و نظارت بر تعمیر و نگهداری-شما از سرمایه خود محافظت می کنید و عملکرد قابل اعتماد را تضمین می کنید.
VFD های VEIKONG برای دوام ساخته شده اند و دارای ویژگی هایی مانند حفاظت IP20، طراحی های قوی IGBT و عملکردهای حفاظتی جامع هستند. اما حتی بهترین تجهیزات نیز نیاز به نصب مناسب دارند. در صورت شک، به دفترچه راهنمای کاربر VEIKONG مراجعه کنید یا با تیم پشتیبانی فنی ما تماس بگیرید-ما اینجا هستیم تا به درایوهای شما کمک کنیم تا سالهای آینده کار کنند.
