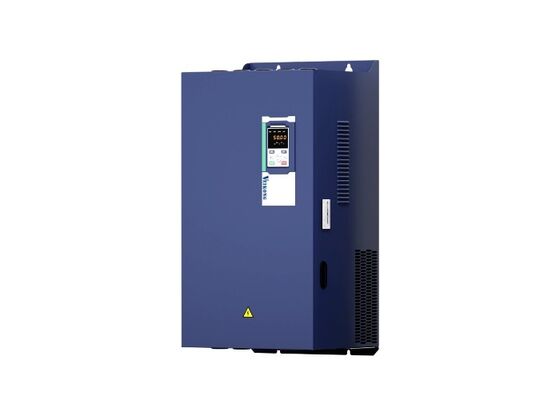

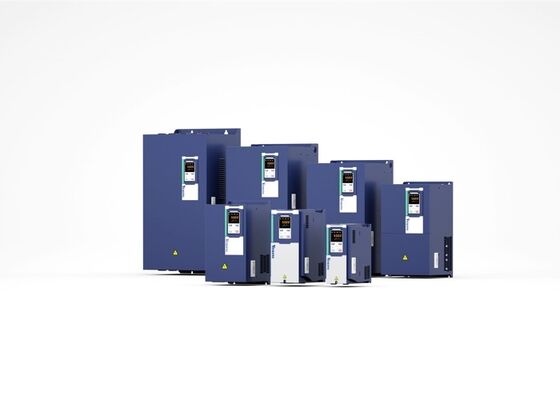

VEIKONG VFD500: کنترل وکتور دقیق برای عملکرد موتور برتر

ورودی

ولتاژ ورودی

تک فاز/سه فاز 220 ولت: 200 ولت～240 ولت

سه فاز 380 ولت-480 ولت: 380 ولت～480 ولت

محدوده نوسان ولتاژ مجاز

-15%～10%

فرکانس ورودی

50 هرتز / 60 هرتز، نوسان کمتر از 5%

خروجی

ولتاژ خروجی

سه فاز: 0～ ولتاژ ورودی

ظرفیت اضافه بار

کاربرد عمومی: 60 ثانیه برای 150% جریان نامی

کاربرد بار سبک: 60 ثانیه برای 120% جریان نامی

کنترل

حالت کنترل

کنترل V/f

کنترل برداری شار بدون سنسور بدون کارت PG (SVC)

کنترل برداری شار سرعت سنسور با کارت PG (VC)

حالت عملیاتی

کنترل سرعت، کنترل گشتاور (SVC و VC)

محدوده سرعت

1:100 (V/f)

1:200 (SVC)

1:1000 (VC)

دقت کنترل سرعت

±0.5%

(

V/f)180%/0.25 هرتزSVC: در 5 هرتز 10%، بالای 5 هرتز 5%

SVC)200%/0 هرتزSVC: در 5 هرتز 10%، بالای 5 هرتز 5%

VC)دقت کنترل گشتاورSVC: در 5 هرتز 10%، بالای 5 هرتز 5%

20 هرتز (SVC)

50 هرتز (VC)

محدوده فرکانس

0.00～600.00 هرتز

(

V/f)180%/0.25 هرتزSVC: در 5 هرتز 10%، بالای 5 هرتز 5%

SVC)200%/0 هرتزSVC: در 5 هرتز 10%، بالای 5 هرتز 5%

VC)دقت کنترل گشتاورSVC: در 5 هرتز 10%، بالای 5 هرتز 5%

تنظیم آنالوگ: حداکثر فرکانس x 0.1%

گشتاور راه‌اندازی

150%/0.5 هرتز

(

V/f)180%/0.25 هرتزSVC: در 5 هرتز 10%، بالای 5 هرتز 5%

SVC)200%/0 هرتزSVC: در 5 هرتز 10%، بالای 5 هرتز 5%

VC)دقت کنترل گشتاورSVC: در 5 هرتز 10%، بالای 5 هرتز 5%

VC: 3.0%

منحنی V/f

نوع منحنی V / f: خط مستقیم، چند نقطه، تابع توان، جداسازی V / f;

پشتیبانی از افزایش گشتاور: افزایش گشتاور خودکار (تنظیم کارخانه)، افزایش گشتاور دستی

شیب دادن فرکانس

پشتیبانی از شتاب و کاهش سرعت خطی و منحنی S;

4 گروه زمان شتاب و کاهش سرعت، محدوده تنظیم 0.00 ثانیه ~ 60000 ثانیه

کنترل ولتاژ باس DC

کنترل استال اضافه ولتاژ: محدود کردن تولید توان موتور با تنظیم فرکانس خروجی برای جلوگیری از پرش خطای ولتاژ;

کنترل استال کم ولتاژ: کنترل مصرف توان موتور با تنظیم فرکانس خروجی برای جلوگیری از خطای انحراف

کنترل VdcMax: محدود کردن مقدار توان تولید شده توسط موتور با تنظیم فرکانس خروجی برای جلوگیری از قطع اضافه ولتاژ;

کنترل VdcMin: کنترل مصرف توان موتور با تنظیم فرکانس خروجی، برای جلوگیری از خطای افت ولتاژ

فرکانس حامل

1 کیلوهرتز～12 کیلوهرتز (بسته به نوع متفاوت است)

روش راه‌اندازی

راه‌اندازی مستقیم (می‌تواند ترمز DC را روی هم قرار داد)؛ راه‌اندازی ردیابی سرعت

روش توقف

توقف کاهش سرعت (می‌تواند ترمز DC را روی هم قرار داد)؛ آزاد برای توقف

عملکرد کنترل اصلی

کنترل حرکت، کنترل افت، تا 16 سرعت عملیات، اجتناب از سرعت خطرناک، عملیات فرکانس نوسانی، تعویض زمان شتاب و کاهش سرعت، جداسازی VF، ترمز بیش از حد تحریک، کنترل PID فرآیند، عملکرد خواب و بیدار شدن، منطق PLC ساده داخلی، ترمینال‌های ورودی و خروجی مجازی، واحد تاخیر داخلی، واحد مقایسه و واحد منطقی داخلی، پشتیبان‌گیری و بازیابی پارامتر، رکورد خطای کامل، بازنشانی خطا، دو گروه سوئیچینگ آزاد پارامتر موتور، سیم‌کشی خروجی تعویض نرم‌افزار، ترمینال‌های بالا / پایین

عملکرد

صفحه کلید

صفحه کلید دیجیتال LED و صفحه کلید LCD (اختیاری)

ارتباطات

استاندارد:

ارتباط MODBUS

2 ترمینال ورودی آنالوگ، پشتیبانی از ورودی ولتاژ 0 ~ 10 ولت یا ورودی جریان 0 ~ 20 میلی‌آمپر;

کارت PG

کارت رابط انکودر افزایشی (خروجی دیفرانسیل و کلکتور باز)،

کارت ترانسفورماتور دوار

ترمینال ورودیاستاندارد:

5 ترمینال ورودی دیجیتال، که یکی از آن‌ها از ورودی پالس با سرعت بالا تا 50 کیلوهرتز پشتیبانی می‌کند;

2 ترمینال ورودی آنالوگ، پشتیبانی از ورودی ولتاژ 0 ~ 10 ولت یا ورودی جریان 0 ~ 20 میلی‌آمپر;

کارت اختیاری:

4 ترمینال ورودی دیجیتال

2 ترمینال ورودی آنالوگ. پشتیبانی از ورودی ولتاژ -10 ولت-+10 ولت

ترمینال خروجی

استاندارد:

1 ترمینال خروجی دیجیتال;

1 ترمینال خروجی پالس با سرعت بالا (نوع کلکتور باز)، پشتیبانی از خروجی سیگنال موج مربعی 0 ~ 50 کیلوهرتز;

1 ترمینال خروجی رله (رله دوم یک گزینه است)

2 ترمینال خروجی آنالوگ، پشتیبانی از خروجی جریان 0 ~ 20 میلی‌آمپر یا خروجی ولتاژ 0 ~ 10 ولت;

کارت اختیاری: 4 ترمینال خروجی دیجیتال

حفاظت

برای عملکرد حفاظت به فصل 6 "عیب‌یابی و اقدامات متقابل" مراجعه کنید

محیط

محل نصب

داخل ساختمان، بدون تابش مستقیم نور خورشید، گرد و غبار، گاز خورنده، گاز قابل اشتعال، دود روغن، بخار، قطره یا نمک.

ارتفاع

0-3000 متر. اینورتر در صورت ارتفاع بالاتر از 1000 متر کاهش می‌یابد و جریان خروجی نامی در صورت افزایش ارتفاع 100 متر 1% کاهش می‌یابد

دمای محیط

-10 درجه سانتی‌گراد ~ +40 درجه سانتی‌گراد، حداکثر 50 درجه سانتی‌گراد (در صورت دمای محیط بین 40 درجه سانتی‌گراد و 50 درجه سانتی‌گراد کاهش می‌یابد) جریان خروجی نامی در صورت افزایش دما 1.5% کاهش می‌یابد

رطوبت

کمتر از 95% RH، بدون تراکم

لرزش

کمتر از 5.9 متر بر ثانیه

2

(0.6 گرم)^{دمای ذخیره‌سازی}-20 درجه سانتی‌گراد ~ +60 درجه سانتی‌گراد

سایر موارد

نصب

دیواری، کابینت کنترل کف، ترانس‌مورال

سطح حفاظت

IP20

روش خنک‌کننده

خنک‌کننده هوای اجباری

EMC

CE ROHS

فیلتر EMC داخلی

مطابق با EN61800-3

رده C3

3

rd

محیط^{تصاویر کاربردی سری Veikong VFD500} کاربرد محصول
