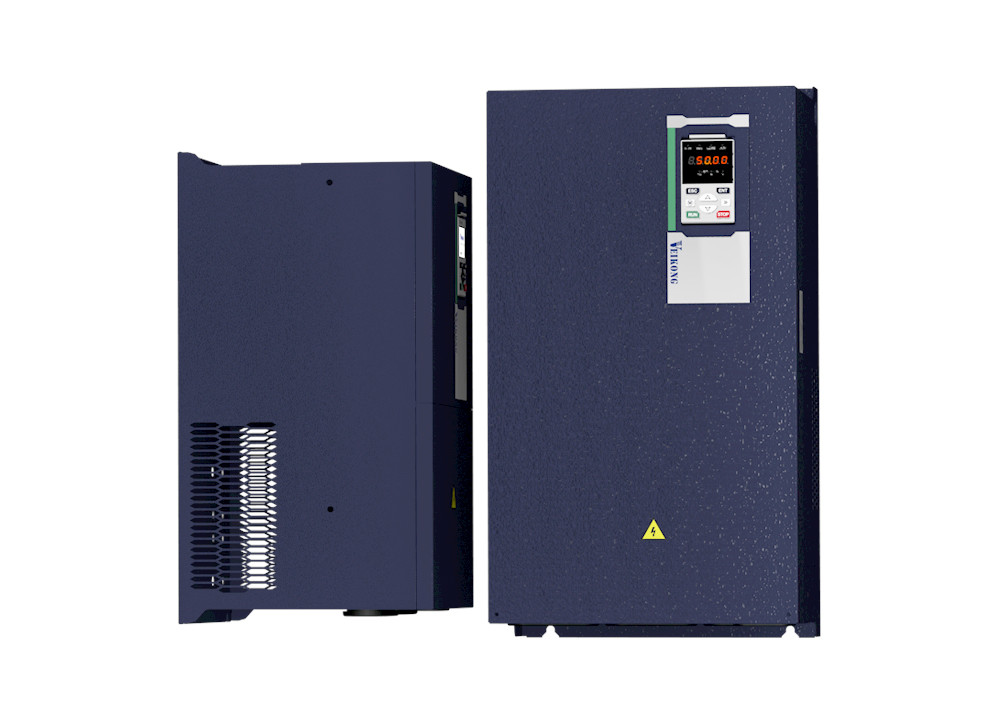

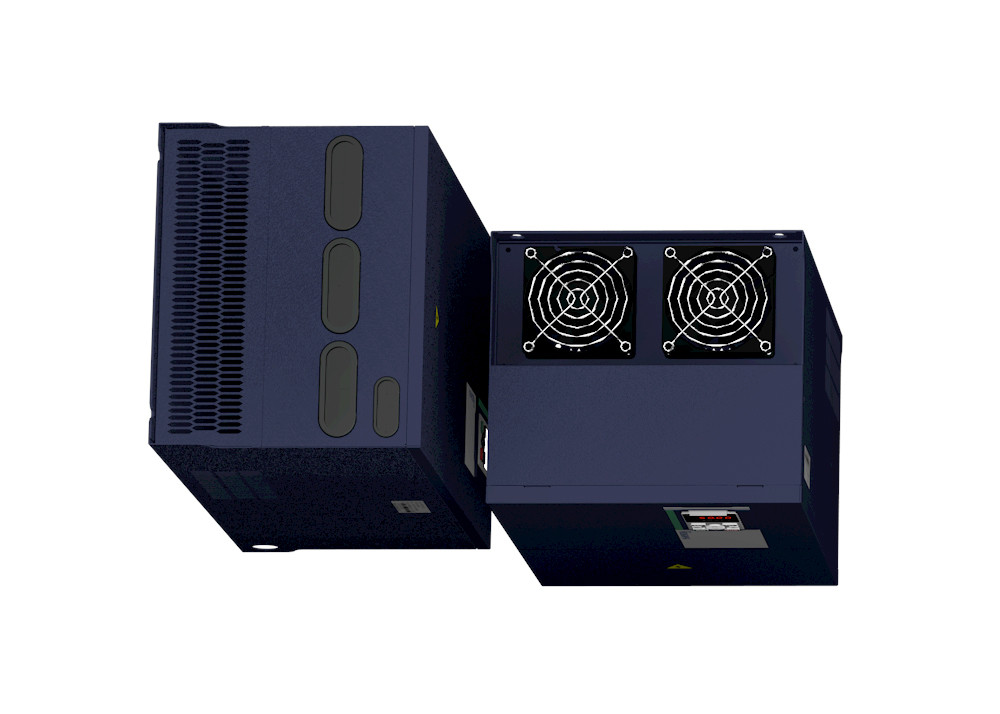

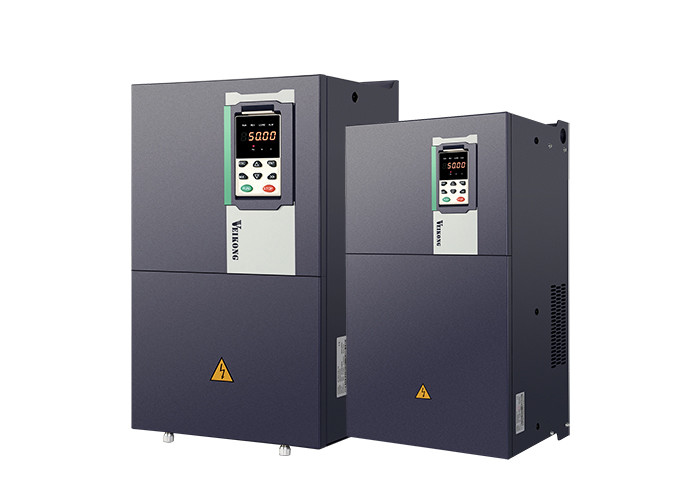

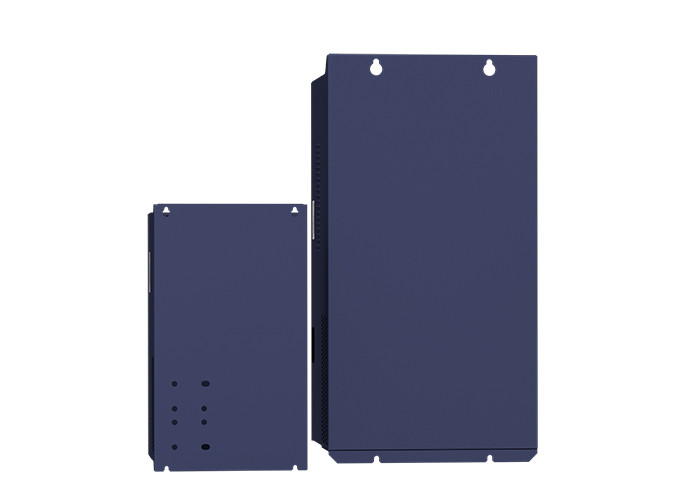

اینورترهای فرکانس متغیر 380V 22KW 30KW 37KW برای پمپ های غوطه ور
جزئیات محصول
| نام محصول | 380V 11KW 15KW 18.5KW اینورترهای فرکانس متغیر | درخواست | موتور، فن، پمپ، میکسر |
|---|---|---|---|
| نمایش دادن | LED/LCD | تضمین | 18 ماه |
| جریان | 25A٬32A٬37A | سطح حفاظت | IP20 |
| رنگ | آبی تیره | برند | ویکونگ |
| تولید کننده | حمایت | مقدار تولیدی | قابل مذاکره |
| اصل | چین | ||
| برجسته کردن | اینورتر فرکانس متغیر 37 کیلو وات,مبدل فرکانس متغیر 30 کیلو وات,Vfd 22 کیلو وات برای پمپ شناور |
||
توضیحات محصول
380V 22KW 30KW 37KW اینورترهای فرکانس متغیر برای پمپ های غوطه ور
1.کاهش سرعت نسبت به عملکرد تحریک
نرم افزار دقیق سیستم شبیه سازی حرارتی اطمینان از قابلیت اطمینان شبیه سازی حرارتی را تضمین می کند.
هر یک از اینورترهای VFD500 از آزمایش شبیه سازی حرارتی برخوردار بوده و تنها نمونه اولیه فیزیکی در محدوده الزامات طراحی ایمنی شبیه سازی حرارتی توسعه یافته است.بعد از آزمایش واقعینتایج شبیه سازی حرارتی بسیار نزدیک به نتایج آزمایش فیزیکی است.شبیه سازی حرارتی می تواند جایگزین شبیه سازی بار واقعی و یک لایه اضافی از آزمایش حرارتی علمی شود..
2.آزمون سختگیرانه افزایش دما
آزمایش افزایش دمای کل ماشین از شدیدترین آزمایش بیش از حد چرخه استفاده می کند تا عملکرد قابل اعتماد طولانی مدت را در شرایط بار شدید برآورده کند.
آزمایش بیش از حد چرخه ای: 1.5 بار جریان بیش از حد برای 1 دقیقه، جریان محیط برای 4 دقیقه و 1.5 بار کار برای 1 دقیقه در دمای محیط 40 درجه.
این چرخه کار مداوم، یک چرخه برای 5 دقیقه، تا زمانی که سیستم به حالت تعادل حرارتی برسد، کل ماشین در محدوده ایمنی حرارتی طراحی است.
3.حفاظت کامل
کل سری از خروجی به زمین محافظت از مدار کوتاه، بیش از حفاظت از جریان، محافظت از بیش از حد حمل و نقل، محافظت از بیش از حد حمل و نقل موتور، محافظت از بیش از حد درجه حرارت،موتور PT100/PT1000 اختیاری برای محافظت از دمای بالا.
با توجه به نوع خطا، می توان آن را به عنوان توقف بدون خطا، توقف کاهش خطا، ادامه خطا اجرا و تسهیل رسیدگی در محل شرایط اضطراری تنظیم کرد.
استفاده از رنگ های متعدد و با کیفیت بالا برای افزایش انعطاف پذیری محیط زیست محصول.رنگ سه-ثبوت اتخاذ فرآیند اسپری خودکار برای اطمینان از یکنواخت ضخامت پوشش و ثبات دسته.
مشخصات فنی
|
ماده |
مشخصات |
|
|
ورودی |
ولتاژ ورودی |
1 فاز/3 فاز 220 ولت: 200 ولت 240 ولت ۳ فاز 380V-480V:380V 480V |
|
محدوده نوسانات ولتاژ مجاز |
-15٪ ٪ 10٪ |
|
|
فرکانس ورودی |
50Hz / 60Hz، نوسان کمتر از 5٪ |
|
|
تولید |
ولتاژ خروجی |
فاز سوم: ولتاژ ورودی |
|
ظرفیت بیش از حد |
کاربرد کلی:60S برای 150٪ از جریان نامینی استفاده از بار سبک:60 ثانیه برای 120 درصد از جریان نامینی |
|
|
کنترل |
حالت کنترل |
کنترل V/f کنترل وکتور جریان بدون سنسور بدون کارت PG ((SVC) کنترل ولتاژ ولتاژ سنسور با کارت PG (VC) |
|
حالت کار |
کنترل سرعت، کنترل تورک ((SVC و VC) |
|
|
محدوده سرعت |
1:100 (V/f) 1((SVC)) 1:1000 (VC) |
|
|
دقت کنترل سرعت |
±0.5٪(V/f) ± 0.2%(SVC) ±0.02٪(VC) |
|
|
سرعت پاسخ |
5Hz ((V/f) 20Hz ((SVC) 50 هرتز ((VC) |
|
|
محدوده فرکانس |
0.00 ¢ 600 هرتز(V/f) 0.00 ∙200.00 هرتز(SVC) 0.00 ¥ 400 هرتز(VC) |
|
|
رزولوشن فرکانس ورودی |
تنظیمات دیجیتال: 0.01 هرتز تنظیمات آنالوگ: حداکثر فرکانس x 0.1% |
|
|
چرخش شروع |
150%/0.5 هرتز(V/f) 180٪/0.25 هرتز(SVC) 200%/0Hz(VC) |
|
|
دقت کنترل گشتاور |
SVC:در حدود 5Hz10٪، بالاتر از 5Hz5٪ VC:3. ٪ |
|
|
منحنی V/f |
نوع منحنی V / f: خط مستقیم، چند نقطه، تابع قدرت، جداسازی V / f؛ پشتیبانی از افزایش گشتاور: افزایش گشتاور خودکار (تنظیم کارخانه) ، افزایش گشتاور دستی |
|
|
رامپ دادن فرکانس |
پشتیبانی از شتاب و کاهش سرعت خطی و منحنی S؛ 4 گروه زمان شتاب و کاهش سرعت، محدوده تنظیم 0.00s ~ 60000s |
|
|
کنترل ولتاژ اتوبوس DC |
کنترل توقف ولتاژ بالا: محدود کردن تولید برق موتور با تنظیم فرکانس خروجی برای جلوگیری از عبور از خطای ولتاژ
کنترل کم ولتاژ: کنترل مصرف قدرت موتور با تنظیم فرکانس خروجی برای جلوگیری از شکست یاو
کنترل VdcMax: محدود کردن مقدار قدرت تولید شده توسط موتور با تنظیم فرکانس خروجی برای جلوگیری از فشار بالا. کنترل VdcMin: کنترل مصرف قدرت موتور با تنظیم فرکانس خروجی، برای جلوگیری از خطای کم ولتاژ پرش |
|
|
فرکانس حامل |
1kHz 12kHz ((این بسته به نوع متفاوت است) |
|
|
روش راه اندازی |
شروع مستقیم (می تواند بر روی ترمز DC قرار گیرد) ؛ شروع سرعت ردیابی |
|
|
روش توقف |
توقف کندی (می تواند از فرکانس های DC استفاده شود) ؛ آزاد برای متوقف کردن |
|
|
تابع کنترل اصلی |
کنترل حرکت، کنترل سقوط، کار تا 16 سرعت، اجتناب از سرعت خطرناک، کار با فرکانس سوئیچ، تغییر زمان شتاب و کاهش سرعت، جداسازی VF، ترمز بیش از تحریک،کنترل PID فرآیند، عملکرد خواب و بیدار شدن، منطق ساده PLC داخلی، پایانه های ورچوئل ورودی و خروجی، واحد تاخیر داخلی، واحد مقایسه داخلی و واحد منطقی، پشتیبان گیری و بازیابی پارامتر،سوابق اشتباه کامل، راه اندازی مجدد خطای، دو گروه از پارامترهای موتور، آزاد کردن، نرم افزار مبادله سیم کشی خروجی، ترمینال بالا / پایین |
|
|
عملکرد |
صفحه کلید |
صفحه کلید دیجیتال LED و صفحه کلید LCD ((اختیاری) |
|
ارتباطات |
استاندارد: ارتباطات MODBUS می تونه باز بشه و باز بشه ((در حال توسعه) |
|
|
کارت PG |
کارت رابط کدگذاری افزایشی (خرید فرقی و جمع کننده باز)کارت ترانسفورماتور روتاری |
|
|
ترمینال ورودی |
استاندارد: 5 ترمینال ورودی دیجیتال که یکی از آنها از ورودی پالس با سرعت بالا تا 50kHz پشتیبانی می کند. 2 ترمینال ورودی آنالوگ، پشتیبانی ورودی ولتاژ 0 ~ 10V یا ورودی جریان 0 ~ 20mA کارت گزینه: 4 ترمینال ورودی دیجیتال 2 ترمینال ورودی آنالوگ. پشتیبانی ورودی ولتاژ 10V-+10V |
|
|
ترمینال خروجی |
استاندارد: یک ترمینال خروجی دیجیتال 1 ترمینال خروجی پالس با سرعت بالا (نوع کلکتور باز) ، پشتیبانی از خروجی سیگنال امواج مربع 0 ~ 50kHz؛ 1 ترمینال خروجی رله ((رله دوم یک گزینه است)) 2 ترمینال خروجی آنالوگ، پشتیبانی از خروجی جریان 0 ~ 20mA یا خروجی ولتاژ 0 ~ 10V؛ کارت گزینه ای: 4 ترمینال خروجی دیجیتال |
|
|
حفاظت |
برای عملکرد حفاظت به فصل 6 "برطرف کردن مشکلات و اقدامات مقابله ای" مراجعه کنید. |
|
|
محیط زیست |
محل نصب |
در داخل، نور مستقیم خورشید، گرد و غبار، گاز خوردنی، گاز قابل احتراق، دود روغن، بخار، قطره یا نمک. |
|
ارتفاع |
0-3000m. اینورتر در صورت ارتفاع بالاتر از 1000m کاهش می یابد و جریان خروجی نامی در صورت افزایش ارتفاع 100m 1٪ کاهش می یابد |
|
|
دمای محیط |
-10°C~+40°C،حداکثر 50°C (در صورت دمای محیط بین 40°C و 50°C کاهش می یابد) در صورت افزایش دمای 1°C جریان خروجی نامی 1.5٪ کاهش می یابد |
|
|
رطوبت |
کمتر از 95٪ RH، بدون فشرده سازی |
|
|
ارتعاش |
کمتر از 5.9 متر در ثانیه2(0.6 گرم) |
|
|
دمای ذخیره سازی |
-20°C ~ +60°C |
|
|
سایر محصولات |
نصب |
کابینت نصب شده روی دیوار و کنترل شده روی کف |
|
سطح حفاظت |
IP20 |
|
|
روش خنک کننده |
خنک سازی هوایی اجباری |
|
|
EMC |
CE ROHS |
فیلتر EMC داخلی مطابق با EN61800-3 دسته C3 3rdمحیط زیست |
کاربرد محصول
سوالات متداول:
1چه محدوده ولتاژي رو ميتوني پشتيباني کني؟
ورودی 220 ولت تک فاز، خروجی 220 ولت تک فاز
ورودی یک فاز 220 ولت، خروجی سه فاز 220 ولت؛
ورودی سه فاز 220 ولت، خروجی سه فاز 220 ولت؛
ورودی یک فاز 220 ولت، خروجی سه فاز 380 ولت
ورودی 380 ولت، خروجی 380 ولت، از 0.4KW-710KW.
2-استانداردهاي بسته چيه؟
کمتر از ۳۷ کیلو وات، بسته بندی کارتونی است؛ ۴۵ کیلو وات و بالاتر، بسته بندی چوبی است.
3کار OEM رو قبول ميکني؟
ما OEM و ODM را با مجوز شما قبول می کنیم.
