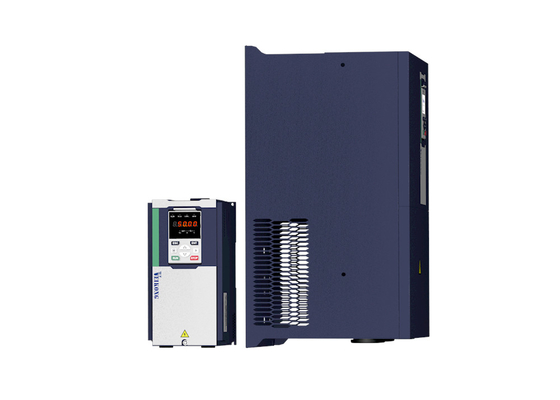

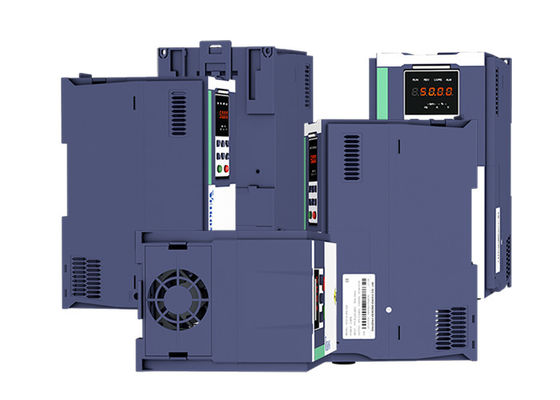

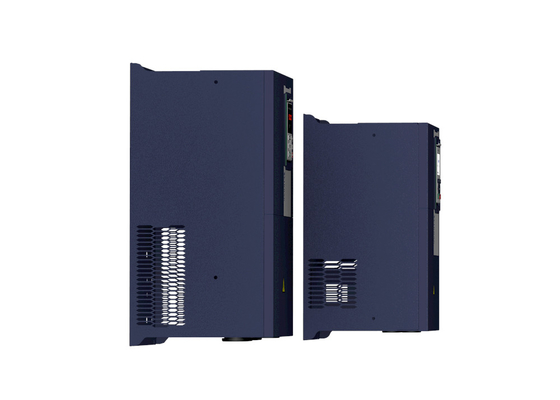

مورد

مشخصات

ورودی

ولتاژ ورودی

تک فاز/سه فاز 220 ولت: 200 ولت～240 ولت

سه فاز 380 ولت-480 ولت: 380 ولت～480 ولت

محدوده نوسان ولتاژ مجاز

-15%～10%

فرکانس ورودی

50 هرتز / 60 هرتز، نوسان کمتر از 5٪

خروجی

ولتاژ خروجی

سه فاز: 0～ولتاژ ورودی

ظرفیت اضافه بار

کاربرد عمومی: 60 ثانیه برای 150٪ جریان نامی

کاربرد بار سبک: 60 ثانیه برای 120٪ جریان نامی

کنترل

حالت کنترل

کنترل V/f

کنترل برداری شار بدون سنسور بدون کارت PG (SVC)

کنترل برداری شار سرعت سنسور با کارت PG (VC)

حالت عملکرد

کنترل سرعت، کنترل گشتاور (SVC و VC)

محدوده سرعت

1:100 (V/f)

1:200 (SVC)

1:1000 (VC)

دقت کنترل سرعت

±0.5%(V/f)

±0.2%(SVC)

±0.02%(VC)

پاسخ سرعت

5 هرتز (V/f)

20 هرتز (SVC)

50 هرتز (VC)

محدوده فرکانس

0.00～600.00 هرتز(V/f)

0.00～200.00 هرتز(SVC)

0.00～400.00 هرتز(VC)

تفکیک پذیری فرکانس ورودی

تنظیم دیجیتال: 0.01 هرتز

تنظیم آنالوگ: حداکثر فرکانس x 0.1٪

گشتاور راه اندازی

150٪/0.5 هرتز(V/f)

180٪/0.25 هرتز(SVC)

200٪/0 هرتز(VC)

دقت کنترل گشتاور

SVC: در 5 هرتز 10٪، بالای 5 هرتز 5٪

VC: 3.0٪

منحنی V/f

نوع منحنی V / f: خط مستقیم، چند نقطه، تابع توان، جداسازی V / f؛

پشتیبانی از افزایش گشتاور: افزایش گشتاور خودکار (تنظیم کارخانه)، افزایش گشتاور دستی

رمپ دادن فرکانس

پشتیبانی از شتاب و کاهش سرعت خطی و منحنی S؛

4 گروه زمان شتاب و کاهش سرعت، محدوده تنظیم 0.00 ثانیه ~ 60000 ثانیه

کنترل ولتاژ باس DC

کنترل توقف بیش از ولتاژ: محدود کردن تولید برق موتور با تنظیم فرکانس خروجی برای جلوگیری از پرش خطای ولتاژ؛

کنترل توقف زیر ولتاژ: کنترل مصرف برق موتور با تنظیم فرکانس خروجی برای جلوگیری از خرابی انحراف

کنترل VdcMax: محدود کردن مقدار برق تولید شده توسط موتور با تنظیم فرکانس خروجی برای جلوگیری از قطع بیش از ولتاژ؛

کنترل Vdc Min: کنترل مصرف برق موتور با تنظیم فرکانس خروجی، برای جلوگیری از پرش خطای زیر ولتاژ

فرکانس حامل

1 کیلوهرتز～12 کیلوهرتز (بسته به نوع متفاوت است)

روش راه اندازی

شروع مستقیم (می تواند ترمز DC را روی هم قرار دهد)؛ شروع ردیابی سرعت

روش توقف

توقف کاهش سرعت (می تواند ترمز DC را روی هم قرار دهد)؛ آزاد برای توقف

عملکرد کنترل اصلی

کنترل اینچینگ، کنترل افت، تا 16 سرعت عملکرد، اجتناب از سرعت خطرناک، عملکرد فرکانس نوسانی، تعویض زمان شتاب و کاهش سرعت، جداسازی VF، ترمز تحریک بیش از حد، کنترل PID فرآیند، عملکرد خواب و بیدار شدن، منطق PLC ساده داخلی، ترمینال های ورودی و خروجی مجازی، واحد تاخیر داخلی، واحد مقایسه داخلی و واحد منطقی، پشتیبان گیری و بازیابی پارامتر، رکورد خطای کامل، بازنشانی خطا، دو گروه سوئیچینگ آزاد پارامترهای موتور، سیم کشی خروجی تعویض نرم افزار، ترمینال ها UP / DOWN

عملکرد

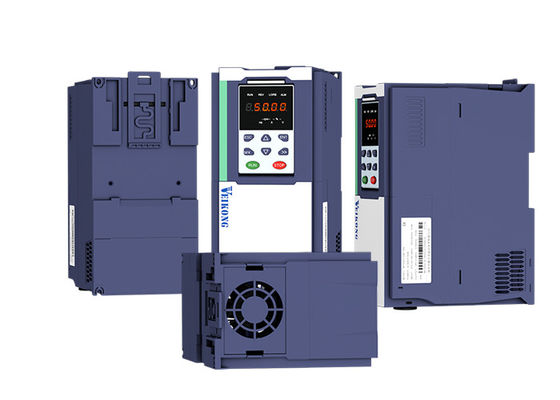

صفحه کلید

صفحه کلید دیجیتال LED و صفحه کلید LCD (اختیاری)

ارتباطات

استاندارد:

ارتباطات MODBUS

CAN OPEN AND PROFINET (در حال توسعه)

کارت PG

کارت رابط انکودر افزایشی (خروجی دیفرانسیل و کلکتور باز)،کارت ترانسفورماتور دوار

ترمینال ورودی

استاندارد:

5 ترمینال ورودی دیجیتال، که یکی از آنها از ورودی پالس با سرعت بالا تا 50 کیلوهرتز پشتیبانی می کند؛

2 ترمینال ورودی آنالوگ، پشتیبانی از ورودی ولتاژ 0 ~ 10 ولت یا ورودی جریان 0 ~ 20 میلی آمپر؛

کارت گزینه:

4 ترمینال ورودی دیجیتال

2 ترمینال ورودی آنالوگ. پشتیبانی از ورودی ولتاژ -10 ولت - +10 ولت

ترمینال خروجی

استاندارد:

1 ترمینال خروجی دیجیتال؛

1 ترمینال خروجی پالس با سرعت بالا (نوع کلکتور باز)، پشتیبانی از خروجی سیگنال موج مربعی 0 ~ 50 کیلوهرتز؛

1 ترمینال خروجی رله (رله دوم یک گزینه است)

2 ترمینال خروجی آنالوگ، پشتیبانی از خروجی جریان 0 ~ 20 میلی آمپر یا خروجی ولتاژ 0 ~ 10 ولت؛

کارت گزینه: 4 ترمینال خروجی دیجیتال

حفاظت

برای عملکرد حفاظت به فصل 6 "عیب یابی و اقدامات متقابل" مراجعه کنید

محیط

محل نصب

داخل ساختمان، بدون تابش مستقیم نور خورشید، گرد و غبار، گاز خورنده، گاز قابل اشتعال، دود روغن، بخار، قطره یا نمک.

ارتفاع

0-3000 متر. اینورتر در صورت ارتفاع بالاتر از 1000 متر کاهش می یابد و جریان خروجی نامی در صورت افزایش ارتفاع 100 متر 1٪ کاهش می یابد

دمای محیط

-10 درجه سانتیگراد ~ +40 درجه سانتیگراد، حداکثر 50 درجه سانتیگراد (در صورت دمای محیط بین 40 درجه سانتیگراد و 50 درجه سانتیگراد کاهش می یابد) جریان خروجی نامی در صورت افزایش دما 1 درجه سانتیگراد 1.5٪ کاهش می یابد

رطوبت

کمتر از 95٪ RH، بدون تراکم

لرزش

کمتر از 5.9 متر بر ثانیه²(0.6 گرم)

دمای ذخیره سازی

-20 درجه سانتیگراد ~ +60 درجه سانتیگراد

سایر

نصب و راه اندازی

دیواری، کابینت کنترل کف، ترانسورال

سطح حفاظت

IP20

روش خنک کننده

خنک کننده هوای اجباری

EMC

CE ROHS

فیلتر EMC داخلی

مطابقت با EN61800-3

دسته C3

3^rdمحیط

مدل

ظرفیت توان

(KVA)

جریان ورودی

(A)

جریان خروجی (A)

موتور قابل تطبیق

(KW)

اندازه

واحد ترمز

بار سنگین

بار سبک

سه فاز: 380-480 ولت، 50/60 هرتز

VFD500-R75GT4B

1.5

3.4

2.5

4.2

0.75

اندازه A

داخلی

VFD500-1R5GT4B

3

5

4.2

5.6

1.5

VFD500-2R2GT4B

4

5.8

5.6

9.4

2.2

VFD500-4R0G/5R5PT4B

5.9

10.5

9.4

13.0

3.7

VFD500-5R5G/7R5PT4B

8.9

14.6

13.0

17.0

5.5

اندازه B

VFD500-7R5G/011PT4B

11

20.5

17.0

23.0

7.5

VFD500-011G/015PT4B

17

26.0

25.0

31.0

11

اندازه C

داخلی

VFD500-015G/018PT4B

21

35.0

32.0

37.0

15

VFD500-018G/022PT4B

24

38.5

37.0

45.0

18.5

اندازه D

VFD500-022G/030PT4B

30

46.5

45.0

57.0

22

VFD500-030G/037PT4

40

62.0

60.0

75.0

30

اندازه E

گزینه

VFD500-037G/045PT4

50

76.0

75.0

87.0

37

VFD500-045G/055PT4

60

92.0

90.0

110.0

45

اندازه F

VFD500-055G/075PT4

75

113.0

110.0

135.0

55

VFD500-075G/090PT4

104

157.0

152.0

165.0

75

اندازه G

VFD500-090G/110PT4

112

170.0

176.0

210.0

90

خارجی

VFD500-110G/132PT4

145

220.0

210.0

253.0

110

اندازه H

VFD500-132G/160PT4

170

258.0

253.0

304.0

132

اندازه I

VFD500-160G/185PT4

210

320.0

304.0

360.0

160

VFD500-185G/200PT4

245

372.0

360.0

380.0

185

اندازه J

VFD500-200G/220PT4

250

380.0

380.0

426.0

200

VFD500-220G/250PT4

280

425.0

426.0

465.0

220

اندازه K

VFD500-250G/280PT4

315

479.0

465.0

520.0

250

VFD500-280G/315PT4

350

532.0

520.0

585.0

280

اندازه L

VFD500-315G/355PT4

385

585.0

585.0

650.0

315

VFD500-355G/400PT4

420

638.0

650.0

725.0

355

اندازه M

VFD500-400G/450PT4

470

714.0

725.0

820.0

400

VFD500-450G/500PT4

530

800.0

820.0

/

450

اندازه N

VFD500-500G/560PT4

580

880.0

900.0

/

500

VFD500-560G/630PT4

630

950.0

980.0

/

560

اندازه O

VFD500-630GT4

710

1080

1120.

/

630

اندازه O

VFD500-710GT4

790

1200

1260

/

710

اندازه O

تک فاز: 220 ولت، 50/60 هرتز

VFD500-R40GS2

1.3

6.0

3.2

5.6

0.4

اندازه A

تعبیه شده

VFD500-R75GS2

2.4

11.0

5.6

8.0

0.75

اندازه A

VFD500-1R5GS2

3.5

15.0

8.0

10.6

1.5

اندازه A

VFD500-2R2GS2

5.5

25.0

10.6

14.0

2.2

اندازه A

VFD500-4R0GS2

7.7

35.0

17.0

23.0

4.0

اندازه B

VFD500-5R5GS2

8.9

53.0

25.0

31.0

5.5

اندازه C

VFD500-7R5GS2

11

67.0

32.0

37.0

7.5

اندازه C
