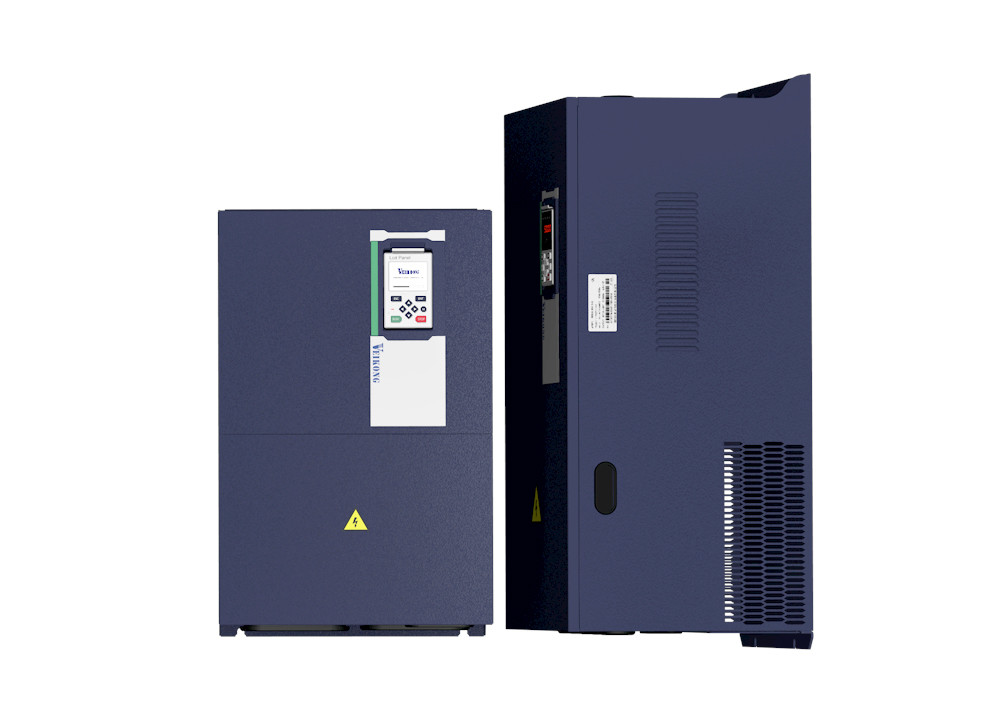

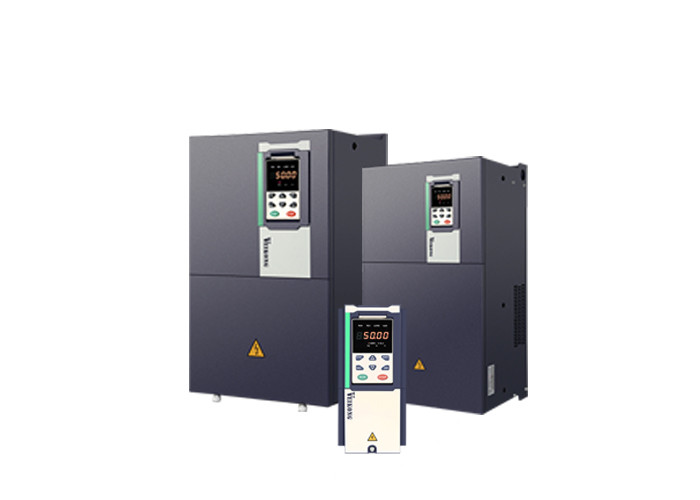

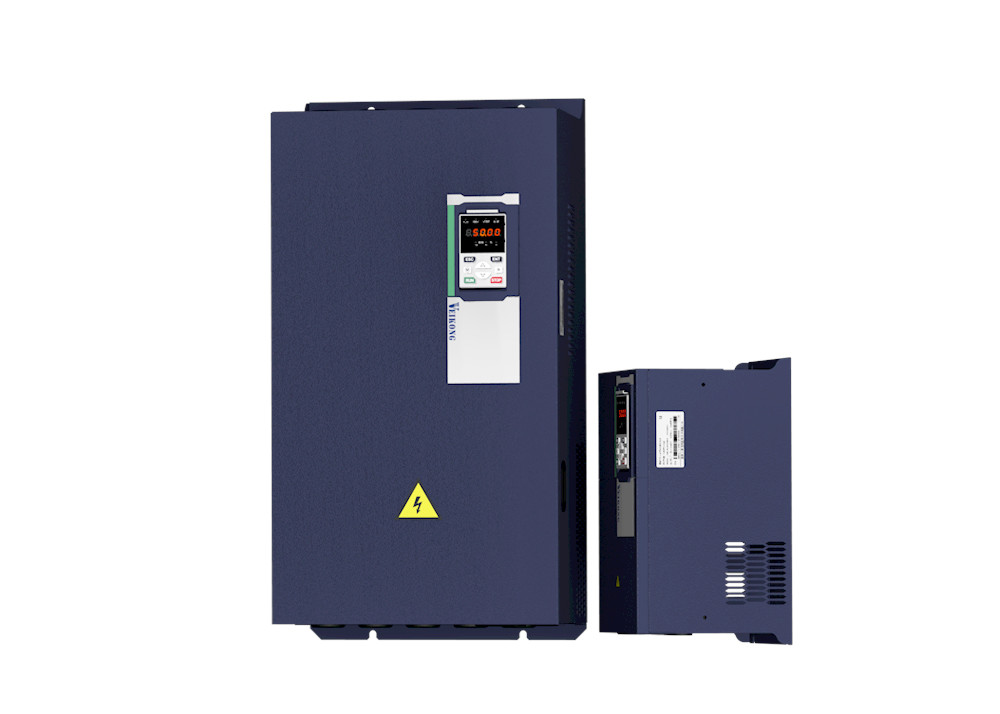

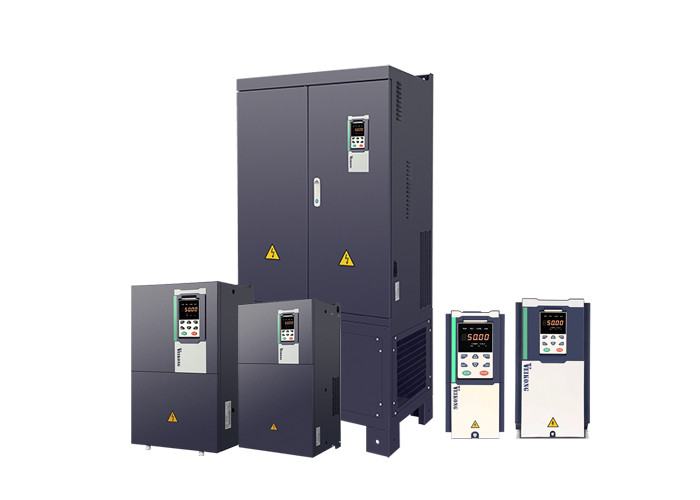

درایو فرکانس متغیر قدرتمند VFD با کنترل تنش و ویژگی های حالت گشتاور
جزئیات محصول
| نام محصول | اینورتر فرکانس 7HP 10HP 15HP 25HP 30HP | محدوده ولتاژ | 380V-480VAC |
|---|---|---|---|
| حالت کنترل | کنترل V/F، کنترل برداری و غیره | محدوده مدل | 0.75kw-710kw |
| محدوده فرکانس | 0-2000 هرتز | صفحه کلید | LED/LCD |
| تابع STO | حمایت | روش ارتباط | Canopen RS485، Modbus TCP برای گزینه |
| برند | ویکونگ | فرکانس حامل | 1kHz ~ 12kHz |
| برجسته کردن | درایو AC اینورتر فرکانس 30 اسب بخار,درایو AC اینورتر فرکانس کنترل بردار,درایو فرکانس متغیر EMC C3 VFD |
||
توضیحات محصول
7HP 10HP 15HP 25HP 30HP فرکانس اینورتر AC Drive با کنترل وکتور
مزایای محصول
1، با داخل فیلتر C3 EMC و طراحی بلوک ساختمان برای کارت گسترش IO و انواع مختلف کارت PG
2، بالاترین عملکرد در صنعت ما که نشان می دهد در گشتاور در کمتر از 1hz 0.5hz 0.25hz 0.1hz و 0hz
با هر مارک داخلی چینی در مورد تورم خروجی مقایسه میشه.
3، کار بدون مشکل و ثبات، پشتیبانی از صفحه کلید LCD اختیاری ودوگانه نمایش صفحه کلید، پشتیبانی از ابزار کامپیوتر، پشتیبانی از modbus485, canopen، ارتباطات profinet.
4، سر و صدا کم در موتور و پاسخ سریع برای شتاب و کند شدن 0.1S بدون منطقه مرده
5، به عقب و جلو بدون تغییر
6, عملکرد خواب و عملکرد صرفه جویی در انرژی و همچنین در برنامه نویسی PLC ساخته شده
7کنترل حالت تنش و چرخش
8، پشتیبانی دو پارامترهای موتور گروه که می تواند کنترل دو موتور سوئیچ را تحقق بخشد
مشخصات فنی
| ماده | مشخصات | |
| ورودی | ولتاژ ورودی |
1 فاز/3 فاز 220 ولت: 200 ولت 240 ولت ۳ فاز 380V-480V:380V 480V |
| محدوده نوسانات ولتاژ مجاز | -15٪ ٪ 10٪ | |
| فرکانس ورودی | 50Hz / 60Hz، نوسان کمتر از 5٪ | |
| تولید | ولتاژ خروجی | فاز سوم: ولتاژ ورودی |
| ظرفیت بیش از حد |
کاربرد کلی:60S برای 150٪ از جریان نامینی استفاده از بار سبک:60 ثانیه برای 120 درصد از جریان نامینی |
|
| کنترل | حالت کنترل |
کنترل V/f کنترل وکتور جریان بدون سنسور بدون کارت PG ((SVC) کنترل ولتاژ ولتاژ سنسور با کارت PG (VC) |
| حالت کار | کنترل سرعت، کنترل تورک ((SVC و VC) | |
| محدوده سرعت |
1:100 (V/f) 1((SVC)) 1:1000 (VC) |
|
| دقت کنترل سرعت |
±0.5٪ (V/f) ±0.2٪ (SVC) ±0.02٪ (VC) |
|
| سرعت پاسخ |
5Hz ((V/f) 20Hz ((SVC) 50 هرتز ((VC) |
|
| محدوده فرکانس |
0.00600.00Hz ((V/f) 0.00 ∙200 ∙00 هرتز (SVC) 0.00400.00Hz ((VC) |
|
| رزولوشن فرکانس ورودی |
تنظیمات دیجیتال: 0.01 هرتز تنظیمات آنالوگ: حداکثر فرکانس x 0.1% |
|
| چرخش شروع |
150%/0.5Hz ((V/f) 180%/0.25Hz ((SVC) 200%/0Hz ((VC) |
|
| دقت کنترل گشتاور |
SVC:در حدود 5Hz10٪، بالاتر از 5Hz5٪ VC:3. ٪ |
|
| منحنی V/f |
نوع منحنی V / f: خط مستقیم، چند نقطه، تابع قدرت، جداسازی V / f؛ پشتیبانی از افزایش گشتاور: افزایش گشتاور خودکار (تنظیم کارخانه) ، افزایش گشتاور دستی |
|
| رامپ دادن فرکانس |
پشتیبانی از شتاب و کاهش سرعت خطی و منحنی S؛ 4 گروه زمان شتاب و کاهش سرعت، محدوده تنظیم 0.00s ~ 60000s |
|
| کنترل ولتاژ اتوبوس DC |
کنترل ولتاژ بالا: تولید برق موتور را با تنظیم فرکانس خروجی محدود کنید تا از عبور از خطای ولتاژ جلوگیری شود.
کنترل توقف زیر ولتاژ: کنترل مصرف قدرت موتور با تنظیم فرکانس خروجی برای جلوگیری از خرابی پیش بینی
کنترل VdcMax: محدود کردن مقدار قدرت تولید شده توسط موتور با تنظیم فرکانس خروجی برای جلوگیری از فشار بالا. کنترل Vdc Min: کنترل مصرف قدرت موتور با تنظیم فرکانس خروجی، برای جلوگیری از خطای زیر ولتاژ پرش |
|
| فرکانس حامل | 1kHz 12kHz ((این بسته به نوع متفاوت است) | |
| روش راه اندازی | شروع مستقیم (می تواند بر روی ترمز DC قرار گیرد) ؛ شروع سرعت ردیابی | |
| روش توقف | توقف کندی (می تواند از فرکانس های DC استفاده شود) ؛ آزاد برای متوقف کردن | |
| عملکرد اصلی کنترل | کنترل حرکت، کنترل سقوط، کار تا 16 سرعت، اجتناب از سرعت خطرناک، کار با فرکانس سوئیچ، تغییر زمان شتاب و کاهش سرعت، جداسازی VF، ترمز بیش از تحریک،کنترل PID فرآیند، عملکرد خواب و بیدار شدن، منطق ساده PLC داخلی، پایانه های ورچوئل ورودی و خروجی، واحد تاخیر داخلی، واحد مقایسه داخلی و واحد منطقی، پشتیبان گیری و بازیابی پارامتر،سوابق اشتباه کامل، راه اندازی مجدد خطای، دو گروه از پارامترهای موتور، آزاد کردن، نرم افزار مبادله سیم کشی خروجی، ترمینال بالا / پایین | |
| عملکرد | صفحه کلید | صفحه کلید دیجیتال LED و صفحه کلید LCD ((اختیاری) |
| ارتباطات |
استاندارد: ارتباطات MODBUS می تونه باز بشه و باز بشه ((در حال توسعه) |
|
| کارت PG | کارت رابط رمزگذاری افزایشی (خرید فرقی و کلکتور باز) ، کارت ترانسفورماتور چرخشی | |
| ترمینال ورودی |
استاندارد: 5 ترمینال ورودی دیجیتال که یکی از آنها از ورودی پالس با سرعت بالا تا 50kHz پشتیبانی می کند. 2 ترمینال ورودی آنالوگ، پشتیبانی ورودی ولتاژ 0 ~ 10V یا ورودی جریان 0 ~ 20mA کارت گزینه: 4 ترمینال ورودی دیجیتال 2 ترمینال ورودی آنالوگ. پشتیبانی ورودی ولتاژ 10V-+10V |
|
| ترمینال خروجی |
استاندارد: یک ترمینال خروجی دیجیتال 1 ترمینال خروجی پالس با سرعت بالا (نوع کلکتور باز) ، پشتیبانی از خروجی سیگنال امواج مربع 0 ~ 50kHz؛ 1 ترمینال خروجی رله ((رله دوم یک گزینه است)) 2 ترمینال خروجی آنالوگ، پشتیبانی از خروجی جریان 0 ~ 20mA یا خروجی ولتاژ 0 ~ 10V؛ کارت گزینه ای: 4 ترمینال خروجی دیجیتال |
|
| حفاظت | برای عملکرد حفاظت به فصل 6 "برطرف کردن مشکلات و اقدامات مقابله ای" مراجعه کنید. | |
| محیط زیست | محل نصب | در داخل، نور مستقیم خورشید، گرد و غبار، گاز خوردنی، گاز قابل احتراق، دود روغن، بخار، قطره یا نمک. |
| ارتفاع | 0-3000m. اینورتر در صورت ارتفاع بالاتر از 1000m کاهش می یابد و جریان خروجی نامی در صورت افزایش ارتفاع 100m 1٪ کاهش می یابد | |
| دمای محیط | -10°C~+40°C،حداکثر 50°C (در صورت دمای محیط بین 40°C و 50°C کاهش می یابد) در صورت افزایش دمای 1°C جریان خروجی نامی 1.5٪ کاهش می یابد | |
| رطوبت | کمتر از 95٪ RH، بدون فشرده سازی | |
| ارتعاش | کمتر از 5.9 متر در ثانیه2(0.6 گرم) | |
| دمای ذخیره سازی | -20°C ~ +60°C | |
| سایر محصولات | نصب | کابینت نصب شده روی دیوار و کنترل شده روی کف |
| سطح حفاظت | IP20 | |
| روش خنک کننده | خنک سازی هوایی اجباری | |
| EMC | CE ROHS |
فیلتر EMC داخلی مطابق با EN61800-3 دسته C3 3rdمحیط زیست |
محدوده مدل
| مدل |
ظرفیت برق (KVA) |
جریان ورودی (الف) |
جریان خروجی ((A) |
موتور قابل سازگاری (KW) |
اندازه | واحد ترمز | |
| بار سنگین | بار سبک | ||||||
| سه فاز: 380-480V،50/60Hz | |||||||
| VFD500-R75GT4B | 1.5 | 3.4 | 2.5 | 4.2 | 0.75 | اندازه A | داخلی |
| VFD500-1R5GT4B | 3 | 5 | 4.2 | 5.6 | 1.5 | ||
| VFD500-2R2GT4B | 4 | 5.8 | 5.6 | 9.4 | 2.2 | ||
| VFD500-4R0G/5R5PT4B | 5.9 | 10.5 | 9.4 | 13.0 | 3.7 | ||
| VFD500-5R5G/7R5PT4B | 8.9 | 14.6 | 13.0 | 17.0 | 5.5 | اندازه B | |
| VFD500-7R5G/011PT4B | 11 | 20.5 | 17.0 | 23.0 | 7.5 | ||
| VFD500-011G/015PT4B | 17 | 26.0 | 25.0 | 31.0 | 11 | اندازه C | داخلی |
| VFD500-015G/018PT4B | 21 | 35.0 | 32.0 | 37.0 | 15 | ||
| VFD500-018G/022PT4B | 24 | 38.5 | 37.0 | 45.0 | 18.5 | اندازه D | |
| VFD500-022G/030PT4B | 30 | 46.5 | 45.0 | 57.0 | 22 | ||
| VFD500-030G/037PT4 | 40 | 62.0 | 60.0 | 75.0 | 30 | اندازه E | گزینه |
| VFD500-037G/045PT4 | 50 | 76.0 | 75.0 | 87.0 | 37 | ||
| VFD500-045G/055PT4 | 60 | 92.0 | 90.0 | 110.0 | 45 | اندازه F | |
| VFD500-055G/075PT4 | 75 | 113.0 | 110.0 | 135.0 | 55 | ||
| VFD500-075G/090PT4 | 104 | 157.0 | 152.0 | 165.0 | 75 | اندازه G | |
| VFD500-090G/110PT4 | 112 | 170.0 | 176.0 | 210.0 | 90 | خارجی | |
| VFD500-110G/132PT4 | 145 | 220.0 | 210.0 | 253.0 | 110 | اندازه H | |
| VFD500-132G/160PT4 | 170 | 258.0 | 253.0 | 304.0 | 132 | اندازه I | |
| VFD500-160G/185PT4 | 210 | 320.0 | 304.0 | 360.0 | 160 | ||
| VFD500-185G/200PT4 | 245 | 372.0 | 360.0 | 380.0 | 185 | اندازه J | |
| VFD500-200G/220PT4 | 250 | 380.0 | 380.0 | 426.0 | 200 | ||
| VFD500-220G/250PT4 | 280 | 425.0 | 426.0 | 465.0 | 220 | اندازه K | |
| VFD500-250G/280PT4 | 315 | 479.0 | 465.0 | 520.0 | 250 | ||
| VFD500-280G/315PT4 | 350 | 532.0 | 520.0 | 585.0 | 280 | اندازه L | |
| VFD500-315G/355PT4 | 385 | 585.0 | 585.0 | 650.0 | 315 | ||
| VFD500-355G/400PT4 | 420 | 638.0 | 650.0 | 725.0 | 355 | اندازه M | |
| VFD500-400G/450PT4 | 470 | 714.0 | 725.0 | 820.0 | 400 | ||
| VFD500-450G/500PT4 | 530 | 800.0 | 820.0 | / | 450 | اندازه N | |
| VFD500-500G/560PT4 | 580 | 880.0 | 900.0 | / | 500 | ||
| VFD500-560G/630PT4 | 630 | 950.0 | 980.0 | / | 560 | اندازه O | |
| VFD500-630GT4 | 710 | 1080 | 1120. | / | 630 | اندازه O | |
| VFD500-710GT4 | 790 | 1200 | 1260 | / | 710 | اندازه O | |
| واحد فاز: 220 ولت ، 50/60 هرتز | |||||||
| VFD500-R40GS2 | 1.3 | 6.0 | 3.2 | 5.6 | 0.4 | اندازه A | در خود ساخته شده |
| VFD500-R75GS2 | 2.4 | 11.0 | 5.6 | 8.0 | 0.75 | اندازه A | |
| VFD500-1R5GS2 | 3.5 | 15.0 | 8.0 | 10.6 | 1.5 | اندازه A | |
| VFD500-2R2GS2 | 5.5 | 25.0 | 10.6 | 14.0 | 2.2 | اندازه A | |
| VFD500-4R0GS2 | 7.7 | 35.0 | 17.0 | 23.0 | 4.0 | اندازه B | |
| VFD500-5R5GS2 | 8.9 | 53.0 | 25.0 | 31.0 | 5.5 | اندازه C | |
| VFD500-7R5GS2 | 11 | 67.0 | 32.0 | 37.0 | 7.5 | اندازه C | |
