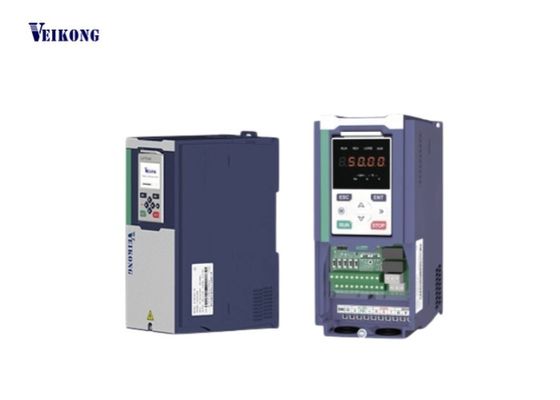

VFD530: گشتاور شکست بالا، عملکرد با فرکانس بالا و پروتکل های ارتباطی گسترده

ویژگی های VFD530:

1، با فیلتر EMC C3 داخلی و طراحی بلوک ساختمانی برای کارت توسعه IO و انواع مختلف کارت PG

2، گشتاور راه اندازی تا 200٪ در 0 هرتز. فرکانس خروجی تا 3000 هرتز.

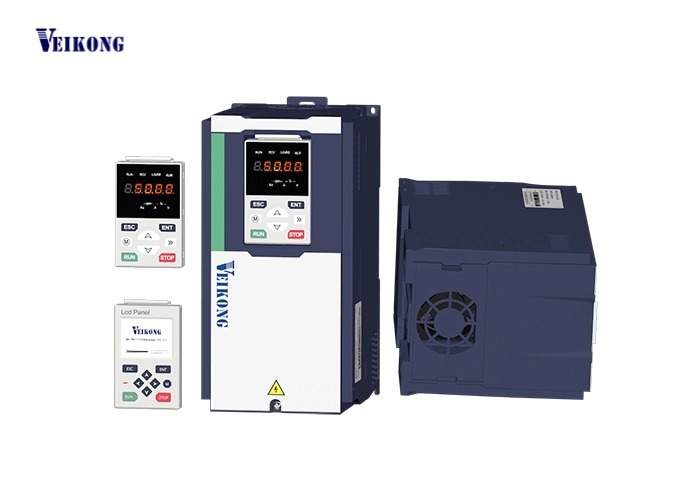

3، پشتیبانی از صفحه کلید LCD اختیاری ودوگانه نمایشصفحه کلید. پشتیبانی از ابزارهای PC. پشتیبانی از ارتباطات modbus485، canopen، profinet.
4، پشتیبانی از موتور آسنکرون و سنکرون.
5، پشتیبانی از 2 حلقه PID برای HVAC
6، عملکرد خواب و عملکرد صرفه جویی در انرژی و همچنین برنامه نویسی PLC داخلی
7، مکانیسم منطق ترمز ویژه برای جرثقیل و بالابر، افزایش ترمز شار مغناطیسی
8، پشتیبانی از دو گروه پارامتر موتور که می تواند کنترل سوئیچینگ دو موتور را درک کند

VEIKONG  VFD پرفروش

VFD500M یک مینی اینورتر درایو برداری با عملکرد بالا است

VFD500 یک اینورتر درایو عمومی با عملکرد بالا است

VFD550 یک اینورتر درایو ویژه با عملکرد بالا با کنترل موقعیتی است.

VFD530 یک اینورتر درایو ویژه با عملکرد بالا با عملکرد بالابر، پشتیبانی از 2 PID، پشتیبانی از موتورهای سنکرون و آسنکرون است

VFD500-PV اینورتر پمپ خورشیدی است.

VFD510 اینورتر IP65 است

داده های فنی VFD530:

مورد		مشخصات
ورودی	ولتاژ ورودی	تک فاز/سه فاز 220 ولت: 200 ولت تا 240 ولت سه فاز 380 ولت-480 ولت: 380 ولت تا 480 ولت
	محدوده نوسان ولتاژ مجاز	-15٪ تا 10٪
	فرکانس ورودی	50 هرتز / 60 هرتز، نوسان کمتر از 5٪
خروجی	ولتاژ خروجی	سه فاز: 0 تا ولتاژ ورودی
	ظرفیت اضافه بار	کاربرد عمومی: 60 ثانیه برای 150٪ جریان نامی کاربرد بار سبک: 60 ثانیه برای 120٪ جریان نامی
کنترل	حالت کنترل	کنترل V/f کنترل برداری شار بدون سنسور بدون کارت PG (SVC) کنترل برداری شار سرعت سنسور با کارت PG (VC)
	حالت عملیاتی	کنترل سرعت، کنترل گشتاور (SVC و VC)
	محدوده سرعت	1:100 (V/f) 1:200 (SVC) 1:1000 (VC)
	دقت کنترل سرعت	±0.5٪ (V/f) ±0.2٪ (SVC) ±0.02٪ (VC)
	پاسخ سرعت	5 هرتز (V/f) 20 هرتز (SVC) 50 هرتز (VC)
	محدوده فرکانس	0.00 تا 2000.00 هرتز (V/f) 0.00 تا 200.00 هرتز (SVC) 0.00 تا 400.00 هرتز (VC)
	وضوح فرکانس ورودی	تنظیم دیجیتال: 0.01 هرتز تنظیم آنالوگ: حداکثر فرکانس x 0.1٪
	گشتاور راه اندازی	150٪/0.5 هرتز (V/f) 180٪/0.25 هرتز (SVC) 200٪/0 هرتز (VC)
	دقت کنترل گشتاور	SVC: در 5 هرتز 10٪، بالای 5 هرتز 5٪ VC: 3.0٪
	منحنی V/f	نوع منحنی V / f: خط مستقیم، چند نقطه، تابع توان، جداسازی V / f؛ پشتیبانی از افزایش گشتاور: افزایش گشتاور خودکار (تنظیم کارخانه)، افزایش گشتاور دستی
	شیب دادن فرکانس	پشتیبانی از شتاب و کاهش سرعت خطی و منحنی S؛ 4 گروه زمان شتاب و کاهش سرعت، محدوده تنظیم 0.00 ثانیه ~ 60000 ثانیه
	کنترل ولتاژ باس DC	کنترل استال اضافه ولتاژ: محدود کردن تولید برق موتور با تنظیم فرکانس خروجی برای جلوگیری از پرش خطای ولتاژ؛ کنترل استال زیر ولتاژ: کنترل مصرف برق موتور با تنظیم فرکانس خروجی برای جلوگیری از خطای انحراف کنترل VdcMax: محدود کردن مقدار برق تولید شده توسط موتور با تنظیم فرکانس خروجی برای جلوگیری از قطع اضافه ولتاژ؛ کنترل VdcMin: کنترل مصرف برق موتور با تنظیم فرکانس خروجی، برای جلوگیری از خطای زیر ولتاژ پرش
	فرکانس حامل	1 کیلوهرتز تا 12 کیلوهرتز (بسته به نوع متفاوت است)
	روش راه اندازی	شروع مستقیم (می تواند ترمز DC را روی هم قرار دهد)؛ شروع ردیابی سرعت
	روش توقف	توقف کاهش سرعت (می تواند ترمز DC را روی هم قرار دهد)؛ آزادانه متوقف شود
	عملکرد کنترل اصلی	کنترل Jog، کنترل droop، تا 16 سرعت عملیات، اجتناب از سرعت خطرناک، عملیات فرکانس نوسانی، سوئیچینگ زمان شتاب و کاهش سرعت، جداسازی VF، ترمز بیش از حد تحریک، کنترل PID فرآیند، عملکرد خواب و بیدار شدن، PLC منطقی داخلی، ترمینال های ورودی و خروجی مجازی، واحد تاخیر داخلی، واحد مقایسه داخلی و واحد منطقی، پشتیبان گیری و بازیابی پارامتر، رکورد خطای کامل، بازنشانی خطا، دو گروه از پارامترهای موتور آزادانه سوئیچینگ، سیم کشی خروجی تعویض نرم افزار، ترمینال های بالا / پایین

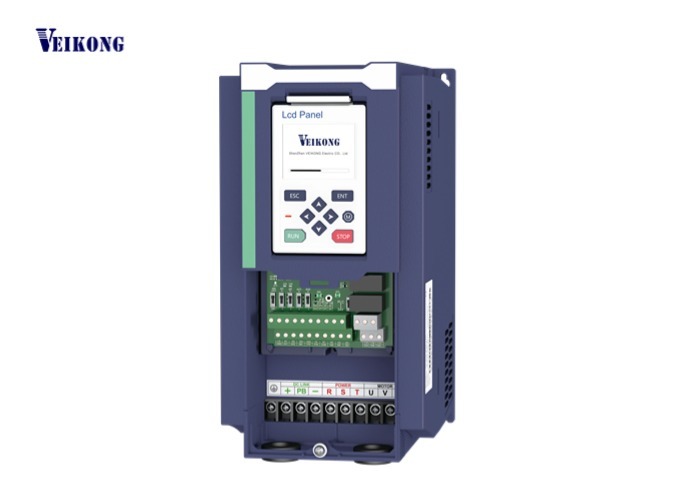

عملکرد	صفحه کلید	صفحه کلید دیجیتال LED و صفحه کلید LCD (اختیاری)
	ارتباطات	استاندارد: ارتباط MODBUS CAN OPEN AND PROFINET (در حال توسعه)
	کارت PG	کارت رابط انکودر افزایشی (خروجی دیفرانسیل و کلکتور باز)، کارت ترانسفورماتور دوار
	ترمینال ورودی	استاندارد: 5 ترمینال ورودی دیجیتال که یکی از آنها از ورودی پالس با سرعت بالا تا 50 کیلوهرتز پشتیبانی می کند؛ 2 ترمینال ورودی آنالوگ، پشتیبانی از ورودی ولتاژ 0 ~ 10 ولت یا ورودی جریان 0 ~ 20 میلی آمپر؛ کارت اختیاری: 4 ترمینال ورودی دیجیتال 2 ترمینال ورودی آنالوگ. پشتیبانی از ورودی ولتاژ -10 ولت تا +10 ولت
	ترمینال خروجی	استاندارد: 1 ترمینال خروجی دیجیتال؛ 1 ترمینال خروجی پالس با سرعت بالا (نوع کلکتور باز)، پشتیبانی از خروجی سیگنال موج مربعی 0 ~ 50 کیلوهرتز؛ 1 ترمینال خروجی رله (رله دوم یک گزینه است) 2 ترمینال خروجی آنالوگ، پشتیبانی از خروجی جریان 0 ~ 20 میلی آمپر یا خروجی ولتاژ 0 ~ 10 ولت؛ کارت اختیاری: 4 ترمینال خروجی دیجیتال
حفاظت	برای عملکرد حفاظت به فصل 6 "عیب یابی و اقدامات متقابل" مراجعه کنید
محیط	محل نصب	داخل ساختمان، بدون تابش مستقیم نور خورشید، گرد و غبار، گاز خورنده، گاز قابل اشتعال، دود روغن، بخار، قطره یا نمک.
	ارتفاع	0-3000 متر. اینورتر در صورت ارتفاع بالاتر از 1000 متر کاهش می یابد و جریان خروجی نامی در صورت افزایش ارتفاع 100 متر 1٪ کاهش می یابد
	دمای محیط	-10 درجه سانتیگراد تا +40 درجه سانتیگراد، حداکثر 50 درجه سانتیگراد (در صورت دمای محیط بین 40 درجه سانتیگراد و 50 درجه سانتیگراد کاهش می یابد) جریان خروجی نامی با افزایش دما 1.5٪ کاهش می یابد
	رطوبت	کمتر از 95٪ RH، بدون تراکم
	لرزش	کمتر از 5.9 متر بر مجذور ثانیه (0.6 گرم)
	دمای ذخیره سازی	-20 درجه سانتیگراد تا +60 درجه سانتیگراد
دیگران	نصب	دیواری، کابینت کنترل کف، ترانسورال
	سطح حفاظت	IP20
	روش خنک کننده	خنک کننده هوای اجباری
EMC	CE ROHS	فیلتر EMC داخلی مطابق با EN61800-3 دسته C3 محیط 3

دستورالعمل سری محصول:

مدل	ظرفیت توان (KVA)	جریان ورودی (A)	جریان خروجی (A)		موتور قابل انطباق (KW)	اندازه	واحد ترمز
			بار سنگین	بار سبک
سه فاز: 380-480 ولت، 50/60 هرتز
VFD530-R75GT4B	1.5	3.4	2.5	4.2	0.75	اندازه A	داخلی
VFD530-1R5GT4B	3	5	4.2	5.6	1.5
VFD530-2R2GT4B	4	5.8	5.6	9.4	2.2
VFD530-4R0G/5R5PT4B	5.9	10.5	9.4	13.0	3.7
VFD530-5R5G/7R5PT4B	8.9	14.6	13.0	17.0	5.5	اندازه B
VFD530-7R5G/011PT4B	11	20.5	17.0	23.0	7.5
VFD530-011G/015PT4B	17	26.0	25.0	31.0	11	اندازه C	داخلی
VFD530-015G/018PT4B	21	35.0	32.0	37.0	15
VFD530-018G/022PT4B	24	38.5	37.0	45.0	18.5	اندازه D
VFD530-022G/030PT4B	30	46.5	45.0	57.0	22
VFD530-030G/037PT4	40	62.0	60.0	75.0	30	اندازه E	اختیاری
VFD530-037G/045PT4	50	76.0	75.0	87.0	37
VFD530-045G/055PT4	60	92.0	90.0	110.0	45	اندازه F
VFD530-055G/075PT4	75	113.0	110.0	135.0	55
VFD530-075G/090PT4	104	157.0	152.0	165.0	75	اندازه G
VFD530-090G/110PT4	112	170.0	176.0	210.0	90		خارجی
VFD530-110G/132PT4	145	220.0	210.0	253.0	110	اندازه H
VFD530-132G/160PT4	170	258.0	253.0	304.0	132	اندازه I
VFD530-160G/185PT4	210	320.0	304.0	360.0	160
VFD530-185G/200PT4	245	372.0	360.0	380.0	185	اندازه J
VFD530-200G/220PT4	250	380.0	380.0	426.0	200
VFD530-220G/250PT4	280	425.0	426.0	465.0	220	اندازه K
VFD530-250G/280PT4	315	479.0	465.0	520.0	250
VFD530-280G/315PT4	350	532.0	520.0	585.0	280	اندازه L
VFD530-315G/355PT4	385	585.0	585.0	650.0	315
VFD530-355G/400PT4	420	638.0	650.0	725.0	355	اندازه M
VFD530-400G/450PT4	470	714.0	725.0	820.0	400
VFD530-450G/500PT4	530	800.0	820.0	/	450	اندازه N
VFD530-500G/560PT4	580	880.0	900.0	/	500
VFD530-560G/630PT4	630	950.0	980.0	/	560	اندازه O
VFD530-630GT4	710	1080	1120.	/	630	اندازه O
VFD530-710GT4	790	1200	1260	/	710	اندازه O
تک فاز: 220 ولت، 50/60 هرتز
VFD530-R40GS2	1.3	6.0	3.2	5.6	0.4	اندازه A	داخلی
VFD530-R75GS2	2.4	11.0	5.6	8.0	0.75	اندازه A
VFD530-1R5GS2	3.5	15.0	8.0	10.6	1.5	اندازه A
VFD530-2R2GS2	5.5	25.0	10.6	14.0	2.2	اندازه A
VFD530-4R0GS2	7.7	35.0	17.0	23.0	4.0	اندازه B
VFD530-5R5GS2	8.9	53.0	25.0	31.0	5.5	اندازه C
VFD530-7R5GS2	11	67.0	32.0	37.0	7.5	اندازه C
