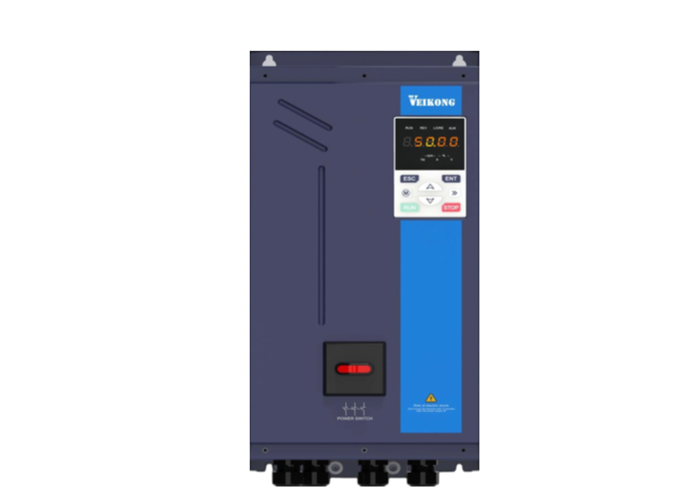

VEIKONG VFD510 IP55 محافظ بلند وکتور فرکانس اینورتر 4kW ~ 45kW

1. مدل ها

مدل های اصلی (380 ولت سه فاز)

• VFD510-4R0-T4B: 4kW
• VFD510-5R5-T4B: 5.5 کیلو وات
• VFD510-7R5-T4B: 7.5 کیلو وات
• VFD510-011-T4B: 11 کیلو وات
• VFD510-015-T4B: 15 کیلو وات
• VFD510-018-T4B: 18.5 کیلو وات
• VFD510-022-T4B: 22 کیلو وات
• VFD510-030-T4(B): 30 کیلو وات
• VFD510-037-T4(B): 37kW
• VFD510-045-T4(B): 45kW

مشخصات ولتاژ

• تک / سه فاز 220 ولت: 200 ولت تا 240 ولت
• سه فاز 380 ولت : 380 ~ 480 ولت

2. عملکرد اصلی

عملکرد محیطی و حفاظتی

• درجه حفاظت: IP55، به طور موثر مقاوم در برابر گرد و غبار، غبار آب و آلودگی روغن با مقاومت در برابر خوردگی عالی
• دمای محیط: طراحی استاندارد برای محیط کاری 50 ℃. محدوده عملیاتی معمولی: 10℃ ~ 40 ℃، حداکثر دمای محیط تا 50 ℃
• تحمل نوسانات ولتاژ: -15% ~ +10%
• فرکانس ورودی: 50 هرتز / 60 هرتز، نوسان مجاز: ± 5٪
• سازگاری با ارتفاع: 0 تا 3000 متر 1% جریان نامی را در هر 100 متر بالای 1000 متر کاهش دهید
• سیستم خنک کننده: طراحی مجرای هوا مستقل، پره های آلومینیومی اتلاف حرارت بزرگ و فن خنک کننده IP65 برای اتلاف گرمای قابل اعتماد
• رابط کابل: لوله کابل نایلونی IP68، ضد آب، ضد پیری و چقرمگی بالا

عملکرد کنترل و عملیات

• موتورهای قابل اجرا: موتور ناهمزمان، موتور سنکرون مغناطیس دائم (PMSM)
• حالت های کنترل: کنترل V/F، کنترل برداری بدون سنسور (SVC)، کنترل بردار سنسور سرعت (VC)
• محدوده سرعت: 1:100 (V/F)، 1:200 (SVC)، 1:1000 (VC)
• دقت کنترل سرعت: ± 0.5٪ (V/F)، ± 0.2٪ (SVC)، ± 0.02٪ (VC)
• گشتاور شروع: 150% گشتاور نامی @ 0.5Hz (V/F)، 150% گشتاور نامی @ 0.25Hz (SVC)، 150% گشتاور نامی @ 0Hz (VC)
• ظرفیت اضافه بار: 150% جریان نامی برای 60 ثانیه و 180% جریان نامی برای 8 ثانیه برای بارهای سنگین. 120% جریان نامی برای 60 ثانیه برای بار سبک
• محدوده فرکانس: 0.00~500.00Hz (V/F)، 0.00~200.00Hz (SVC)، 0.00~400.00Hz (VC)
• سرعت پاسخ: 5 هرتز (V/F)، 20 هرتز (SVC)، 50 هرتز (VC)

عملکرد قابلیت اطمینان

• شبیه‌سازی حرارتی حرفه‌ای و تست‌های افزایش دما و اضافه بار چرخه‌ای دقیق را اتخاذ می‌کند
• تست های EMC کامل، موج رعد و برق، تخلیه الکترواستاتیک و پیری را پشت سر می گذارد
• فرآیند پوشش منسجم برای افزایش قابلیت ضد خوردگی اعمال می شود

3. توابع اصلی

عملکردهای ایمنی و حفاظتی

• عملکرد استاندارد داخلی STO (گشتاور ایمن خاموش).
• حفاظت جامع در برابر دمای بیش از حد، جریان بیش از حد، ولتاژ بیش از حد، کم ولتاژ، اضافه بار و سایر خطاها

توابع عملیات و فرآیند

• عملکرد برنامه چند سرعته 16 مرحله ای با حالت های چرخه چندگانه
• کنترل داخلی PID برای تنظیم حلقه بسته فرآیند
• محافظت در برابر کاهش بیش از حد تحریک و کاهش ولتاژ
• شروع ردیابی سرعت برای راه اندازی نرم و بدون ضربه موتورهای دوار
• حالت صرفه جویی در انرژی خودکار، ایده آل برای کاربردهای فن و پمپ
• عملکرد مستقل خواب و بیداری
• پشتیبانی از سوئیچینگ رایگان بین دو مجموعه از پارامترهای موتور
• خطای جزئی عملکرد بدون توقف

منطق و توابع کمکی

• PLC ساده یکپارچه: 4 واحد تاخیر، 4 واحد مقایسه و 4 واحد منطقی برای ساده سازی سیم کشی محیطی
• پشتیبانی از تنظیم توالی فاز موتور از طریق نرم افزار بدون تغییر سیم کشی
• پشتیبان گیری و بازیابی پارامتر، ثبت کامل خطا و امتحان مجدد خودکار خطا

رابط های ارتباطی و ورودی/خروجی

• استاندارد ارتباطات: مدباس
• ارتباط گسترده اختیاری: Modbus-TCP، CANopen، Profinet
• کارت های رمزگذار اختیاری برای رمزگذار و حل کننده افزایشی
• پایانه های ورودی/خروجی دیجیتال و آنالوگ غنی، مجهز به ورودی و خروجی پالس با سرعت بالا
• کارت گسترش ورودی/خروجی اختیاری، سازگار با PT100، PT1000 و سایر سنسورهای دما

پیکربندی ترمز

• واحد ترمز داخلی برای مدل های SIZE C و کوچکتر؛ واحد ترمز برای سایز D و بالاتر اختیاری است

4. صنایع کاربردی

5. خدمات پس از فروش

• 24 ماه ضمانت کیفیتارائه شده است. ما قطعات تعمیر رایگان را برای خرابی های مرتبط با کیفیت در مدت گارانتی عرضه می کنیم.
• تیم فنی حرفه ای پشتیبانی فنی آنلاین جهانی را برای حل مشکلات مختلف برنامه ارائه می دهد.
