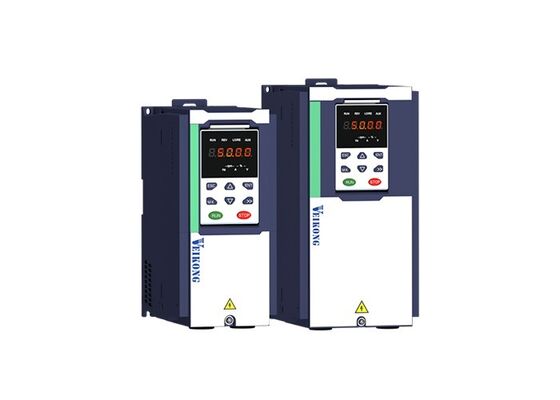

درایو فرکانس متغیر VEIKONG CH530 مخصوص جرثقیل با کنترل ترمز، گشتاور راه‌اندازی 150% و کنترل ضد نوسان

مرور کلی محصول

سری VEIKONG CH530 یک درایو فرکانس متغیر با کارایی بالا است که به طور ویژه برای جرثقیل‌ها، بالابرها، وینچ‌ها و سایر تجهیزات بالابر طراحی شده است. این درایو کنترل حرفه‌ای توالی ترمز، کنترل ضد نوسان، حفاظت صفر سروو، کنترل ضد لغزش و تنظیم خودکار سرعت بر اساس بار را یکپارچه می‌کند.

با محدوده توان 0.75 کیلووات تا 710 کیلووات، CH530 از موتورهای آسنکرون و موتورهای سنکرون مغناطیس دائم پشتیبانی می‌کند. این درایو کنترل قابل اعتماد موتور را برای کاربردهای بالابری، پایین‌آوری، حرکت ترولی، حرکت پل و چرخش جرثقیل برجی فراهم می‌کند.

نکات برجسته محصول

• کنترل حرفه‌ای توالی ترمز برای بالابری و پایین‌آوری ایمن
• تا 150% گشتاور راه‌اندازی در 0 هرتز تحت کنترل برداری حلقه بسته
• کنترل ضد نوسان یکپارچه برای حرکت ترولی و پل
• حفاظت صفر سروو برای کمک به جلوگیری از حرکت ناخواسته بار
• افزایش خودکار سرعت در بار کم
• کاهش خودکار سرعت در بار سنگین
• ماکروهای از پیش برنامه‌ریزی شده کاربرد جرثقیل برای راه‌اندازی آسان‌تر
• پشتیبانی از موتورهای آسنکرون و سنکرون مغناطیس دائم
• واحد ترمز داخلی موجود برای مدل‌های 0.75 کیلووات تا 90 کیلووات
• گزینه‌های متعدد ارتباطی و توسعه ورودی/خروجی
• ظرفیت اضافه بار 150% برای 60 ثانیه
• محدوده توان 0.75 کیلووات تا 710 کیلووات

ویژگی‌های محصول

1. کنترل حرفه‌ای توالی ترمز

کاربردهای جرثقیل نیازمند هماهنگی دقیق بین موتور و ترمز مکانیکی است. CH530 فرکانس خروجی و جریان موتور را قبل از آزاد کردن ترمز نظارت می‌کند. این درایو می‌تواند قبل از باز شدن ترمز مکانیکی، پیش‌گشتاور تولید کند و به جلوگیری از لغزش بار معلق در هنگام راه‌اندازی کمک کند.

زمان‌های تأخیر قابل تنظیم برای آزاد کردن و اعمال ترمز به اطمینان از راه‌اندازی و توقف نرم کمک می‌کند. این عملکرد به ویژه برای بالابرهای برقی، وینچ‌ها، جرثقیل‌های سقفی و سایر تجهیزات بالابر مهم است.

2. گشتاور راه‌اندازی بالا در سرعت پایین

CH530 از کنترل V/F، کنترل برداری بدون سنسور و کنترل برداری حلقه بسته با بازخورد انکودر پشتیبانی می‌کند. تحت کنترل برداری حلقه بسته، می‌تواند تا 150% گشتاور راه‌اندازی در 0 هرتز فراهم کند.

گشتاور قدرتمند در سرعت پایین به موتور کمک می‌کند تا تحت شرایط بار سنگین به نرمی راه‌اندازی شود و خطر لغزش بار را در هنگام بالابری و پایین‌آوری کاهش می‌دهد.

3. کنترل ضد نوسان یکپارچه

هنگامی که ترولی جرثقیل شتاب می‌گیرد، کاهش می‌یابد یا جهت خود را تغییر می‌دهد، بار معلق ممکن است نوسان کند. CH530 دارای الگوریتم ضد نوسان داخلی است که به کاهش حرکت بار در حین حرکت ترولی و پل کمک می‌کند.

این عملکرد می‌تواند زمان موقعیت‌یابی بار را کوتاه کند، تنظیمات مکرر اپراتور را کاهش دهد و کارایی جابجایی مواد را بهبود بخشد.

4. حفاظت ایمنی صفر سروو

اگر ترمز مکانیکی به درستی بسته نشود یا نیروی ترمز کافی را فراهم نکند، بار ممکن است به طور ناخواسته حرکت کند. CH530 می‌تواند حرکت شفت موتور را تشخیص داده و عملکرد صفر سروو خود را فعال کند.

درایو گشتاور نگهدارنده تولید می‌کند تا به حفظ موقعیت فعلی بار یا ترولی کمک کند و در عین حال هشدار صادر کند. این لایه اضافی از حفاظت برای عملیات جرثقیل فراهم می‌کند.

5. تنظیم خودکار سرعت بر اساس بار

CH530 می‌تواند سرعت عملیاتی را بر اساس بار واقعی به طور خودکار تنظیم کند. در شرایط بار کم، می‌تواند سرعت را برای بهبود کارایی کاری افزایش دهد. در شرایط بار سنگین یا اضافه بار، می‌تواند سرعت را برای محافظت از موتور، درایو و سیستم انتقال مکانیکی کاهش دهد.

این عملکرد به دستیابی به تعادل بین کارایی عملیاتی و ایمنی تجهیزات کمک می‌کند.

6. شتاب و کاهش شتاب نرم

درایو از شتاب و کاهش شتاب خطی و منحنی S پشتیبانی می‌کند. چهار گروه از زمان‌های قابل تنظیم شتاب و کاهش شتاب برای حرکات مختلف جرثقیل در دسترس است.

انتقال‌های سرعت نرم به کاهش ضربه مکانیکی، نوسان بار و تنش بر روی موتور، گیربکس، سیم بکسل و سایر اجزای انتقال کمک می‌کند.

7. ماکروهای پارامتر جرثقیل از پیش برنامه‌ریزی شده

CH530 شامل ماکروهای پارامتر برای کاربردهای رایج جرثقیل است. این ماکروها راه‌اندازی را برای بالابری، حرکت ترولی، حرکت پل و چرخش جرثقیل برجی ساده می‌کنند.

اپراتورها می‌توانند به سرعت یک پیکربندی کاربردی مناسب را انتخاب کرده و سپس بر اساس شرایط واقعی موتور و تجهیزات، تنظیمات را انجام دهند.

8. ارتباطات انعطاف‌پذیر و توسعه

ارتباطات Modbus RTU به صورت استاندارد ارائه می‌شود. رابط‌های ارتباطی اختیاری شامل Modbus TCP، CANopen، PROFINET و EtherCAT هستند.

کارت‌های انکودر PG و ماژول‌های توسعه ورودی/خروجی اختیاری نیز برای سیستم‌هایی که نیاز به کنترل برداری حلقه بسته، پایانه‌های اضافی یا ادغام با PLC دارند، در دسترس هستند.

کاربردها

درایو فرکانس متغیر جرثقیل VEIKONG CH530 مناسب برای موارد زیر است:

• بالابرهای برقی
• وینچ‌های صنعتی
• جرثقیل‌های پل
• جرثقیل‌های سقفی
• جرثقیل‌های دروازه‌ای
• جرثقیل‌های برجی
• جرثقیل‌های بندری و کانتینری
• تجهیزات بالابر ساختمانی
• بالابرهای معدنی
• جرثقیل‌های متالورژیکی
• مکانیزم‌های حرکت ترولی
• مکانیزم‌های حرکت پل
• مکانیزم‌های چرخش جرثقیل
• تجهیزات جابجایی مواد

توابع کاربردی معمول

بالابری و پایین‌آوری

CH530 گشتاور راه‌اندازی قدرتمند، کنترل ترمز حرفه‌ای، کنترل ضد لغزش و عملکرد پایدار در سرعت پایین را برای بالابری بارهای سنگین فراهم می‌کند.

حرکت ترولی و پل

عملکرد ضد نوسان یکپارچه به کاهش نوسان بار معلق در حین شتاب، کاهش شتاب و تغییر جهت کمک می‌کند.

چرخش جرثقیل برجی

شتاب و کاهش شتاب نرم به کاهش شوک مکانیکی و بهبود پایداری عملیات چرخش کمک می‌کند.

کنترل وینچ

کنترل دقیق سرعت و گشتاور، سیم‌پیچ و باز کردن سیم را تحت شرایط بار مختلف، نرم‌تر می‌کند.
