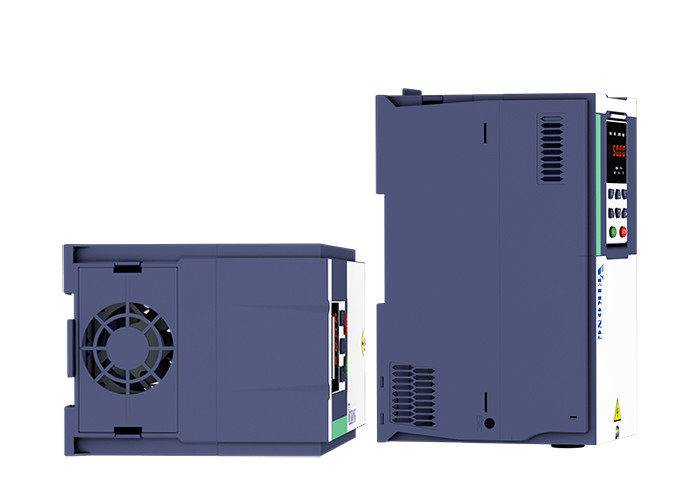

اینورتر PMSM فرکانس ورودی 50Hz / 60Hz برای کنترل دقیق بالا

ماده

مشخصات

ورودی

ولتاژ ورودی

1 فاز/3 فاز 220 ولت: 200 ولت 240 ولت

۳ فاز 380V-480V:380V ‬480V

محدوده نوسانات ولتاژ مجاز

-15٪ ٪ 10٪

فرکانس ورودی

50Hz / 60Hz، نوسان کمتر از 5٪

تولید

ولتاژ خروجی

فاز سوم: ولتاژ ورودی

ظرفیت بیش از حد

کاربرد کلی:60S برای 150٪ از جریان نامینی

استفاده از بار سبک:60 ثانیه برای 120 درصد از جریان نامینی

کنترل

حالت کنترل

کنترل V/f

کنترل وکتور جریان بدون سنسور بدون کارت PG ((SVC)

کنترل ولتاژ ولتاژ سنسور با کارت PG (VC)

حالت کار

کنترل سرعت، کنترل تورک ((SVC و VC)

محدوده سرعت

1:100 (V/f)

1((SVC))

1:1000 (VC)

دقت کنترل سرعت

±0.5٪(V/f)

± 0.2%(SVC)

±0.02٪(VC)

سرعت پاسخ

5Hz ((V/f)

20Hz ((SVC)

50 هرتز ((VC)

محدوده فرکانس

0.002000.00 هز(V/f)

0.00 ∙200.00 هرتز(SVC)

0.00 ¥ 400 هرتز(VC)

رزولوشن فرکانس ورودی

تنظیمات دیجیتال: 0.01 هرتز

تنظیمات آنالوگ: حداکثر فرکانس x 0.1%

چرخش شروع

150%/0.5 هرتز(V/f)

180٪/0.25 هرتز(SVC)

200%/0Hz(VC)

دقت کنترل گشتاور

SVC:در حدود 5Hz10٪، بالاتر از 5Hz5٪

VC:3. ٪

منحنی V/f

نوع منحنی V / f: خط مستقیم، چند نقطه، تابع قدرت، جداسازی V / f؛

پشتیبانی از افزایش گشتاور: افزایش گشتاور خودکار (تنظیم کارخانه) ، افزایش گشتاور دستی

رامپ دادن فرکانس

پشتیبانی از شتاب و کاهش سرعت خطی و منحنی S؛

4 گروه زمان شتاب و کاهش سرعت، محدوده تنظیم 0.00s ~ 60000s

کنترل ولتاژ اتوبوس DC

کنترل توقف ولتاژ بالا: محدود کردن تولید برق موتور با تنظیم فرکانس خروجی برای جلوگیری از عبور از خطای ولتاژ

کنترل کم ولتاژ: کنترل مصرف قدرت موتور با تنظیم فرکانس خروجی برای جلوگیری از شکست یاو

کنترل VdcMax: محدود کردن مقدار قدرت تولید شده توسط موتور با تنظیم فرکانس خروجی برای جلوگیری از فشار بالا.

کنترل VdcMin: کنترل مصرف قدرت موتور با تنظیم فرکانس خروجی، برای جلوگیری از خطای کم ولتاژ پرش

فرکانس حامل

1kHz 12kHz ((این بسته به نوع متفاوت است)

روش راه اندازی

شروع مستقیم (می تواند بر روی ترمز DC قرار گیرد) ؛ شروع سرعت ردیابی

روش توقف

توقف کندی (می تواند از فرکانس های DC استفاده شود) ؛ آزاد برای متوقف کردن

تابع کنترل اصلی

کنترل حرکت، کنترل سقوط، کار تا 16 سرعت، اجتناب از سرعت خطرناک، کار با فرکانس سوئیچ، تغییر زمان شتاب و کاهش سرعت، جداسازی VF، ترمز بیش از تحریک،کنترل PID فرآیند، عملکرد خواب و بیدار شدن، منطق ساده PLC داخلی، پایانه های ورچوئل ورودی و خروجی، واحد تاخیر داخلی، واحد مقایسه داخلی و واحد منطقی، پشتیبان گیری و بازیابی پارامتر،سوابق اشتباه کامل، راه اندازی مجدد خطای، دو گروه از پارامترهای موتور، آزاد کردن، نرم افزار مبادله سیم کشی خروجی، ترمینال بالا / پایین

عملکرد

صفحه کلید

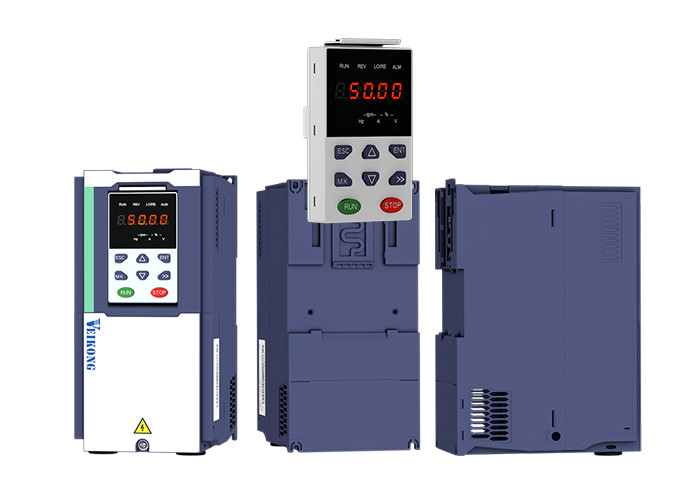

صفحه کلید دیجیتال LED و صفحه کلید LCD ((اختیاری)

ارتباطات

استاندارد:

ارتباطات MODBUS

می تونه باز بشه و باز بشه ((در حال توسعه)

کارت PG

کارت رابط کدگذاری افزایشی (خرید فرقی و جمع کننده باز)کارت ترانسفورماتور روتاری

ترمینال ورودی

استاندارد:

5 ترمینال ورودی دیجیتال که یکی از آنها از ورودی پالس با سرعت بالا تا 50kHz پشتیبانی می کند.

2 ترمینال ورودی آنالوگ، پشتیبانی ورودی ولتاژ 0 ~ 10V یا ورودی جریان 0 ~ 20mA

کارت گزینه:

4 ترمینال ورودی دیجیتال

2 ترمینال ورودی آنالوگ. پشتیبانی ورودی ولتاژ 10V-+10V

ترمینال خروجی

استاندارد:

یک ترمینال خروجی دیجیتال

1 ترمینال خروجی پالس با سرعت بالا (نوع کلکتور باز) ، پشتیبانی از خروجی سیگنال امواج مربع 0 ~ 50kHz؛

1 ترمینال خروجی رله ((رله دوم یک گزینه است))

2 ترمینال خروجی آنالوگ، پشتیبانی از خروجی جریان 0 ~ 20mA یا خروجی ولتاژ 0 ~ 10V؛

کارت گزینه ای: 4 ترمینال خروجی دیجیتال

حفاظت

برای عملکرد حفاظت به فصل 6 "برطرف کردن مشکلات و اقدامات مقابله ای" مراجعه کنید.

محیط زیست

محل نصب

در داخل، نور مستقیم خورشید، گرد و غبار، گاز خوردنی، گاز قابل احتراق، دود روغن، بخار، قطره یا نمک.

ارتفاع

0-3000m. اینورتر در صورت ارتفاع بالاتر از 1000m کاهش می یابد و جریان خروجی نامی در صورت افزایش ارتفاع 100m 1٪ کاهش می یابد

دمای محیط

-10°C~+40°C،حداکثر 50°C (در صورت دمای محیط بین 40°C و 50°C کاهش می یابد) در صورت افزایش دمای 1°C جریان خروجی نامی 1.5٪ کاهش می یابد

رطوبت

کمتر از 95٪ RH، بدون فشرده سازی

ارتعاش

کمتر از 5.9 متر در ثانیه²(0.6 گرم)

دمای ذخیره سازی

-20°C ~ +60°C

سایر محصولات

نصب

کابینت نصب شده روی دیوار و کنترل شده روی کف

سطح حفاظت

IP20

روش خنک کننده

خنک سازی هوایی اجباری

EMC

CE ROHS

فیلتر EMC داخلی

مطابق با EN61800-3

دسته C3

3^rdمحیط زیست

مدل

ظرفیت برق

(KVA)

جریان ورودی

(الف)

جریان خروجی ((A)

موتور قابل سازگاری

(KW)

اندازه

واحد ترمز

بار سنگین

بار سبک

سه فاز: 380-480V،50/60Hz

VFD530-R75GT4B

1.5

3.4

2.5

4.2

0.75

اندازه A

داخلی

VFD530-1R5GT4B

3

5

4.2

5.6

1.5

VFD530-2R2GT4B

4

5.8

5.6

9.4

2.2

VFD530-4R0G/5R5PT4B

5.9

10.5

9.4

13.0

3.7

VFD530-5R5G/7R5PT4B

8.9

14.6

13.0

17.0

5.5

اندازه B

VFD530-7R5G/011PT4B

11

20.5

17.0

23.0

7.5

VFD530-011G/015PT4B

17

26.0

25.0

31.0

11

اندازه C

داخلی

VFD530-015G/018PT4B

21

35.0

32.0

37.0

15

VFD530-018G/022PT4B

24

38.5

37.0

45.0

18.5

اندازه D

VFD530-022G/030PT4B

30

46.5

45.0

57.0

22

VFD530-030G/037PT4

40

62.0

60.0

75.0

30

اندازه E

گزینه

VFD530-037G/045PT4

50

76.0

75.0

87.0

37

VFD530-045G/055PT4

60

92.0

90.0

110.0

45

اندازه F

VFD530-055G/075PT4

75

113.0

110.0

135.0

55

VFD530-075G/090PT4

104

157.0

152.0

165.0

75

اندازه G

VFD530-090G/110PT4

112

170.0

176.0

210.0

90

خارجی

VFD530-110G/132PT4

145

220.0

210.0

253.0

110

اندازه H

VFD530-132G/160PT4

170

258.0

253.0

304.0

132

اندازه I

VFD530-160G/185PT4

210

320.0

304.0

360.0

160

VFD530-185G/200PT4

245

372.0

360.0

380.0

185

اندازه J

VFD530-200G/220PT4

250

380.0

380.0

426.0

200

VFD530-220G/250PT4

280

425.0

426.0

465.0

220

اندازه K

VFD530-250G/280PT4

315

479.0

465.0

520.0

250

VFD530-280G/315PT4

350

532.0

520.0

585.0

280

اندازه L

VFD530-315G/355PT4

385

585.0

585.0

650.0

315

VFD530-355G/400PT4

420

638.0

650.0

725.0

355

اندازه M

VFD530-400G/450PT4

470

714.0

725.0

820.0

400

VFD530-450G/500PT4

530

800.0

820.0

/

450

اندازه N

VFD530-500G/560PT4

580

880.0

900.0

/

500

VFD530-560G/630PT4

630

950.0

980.0

/

560

اندازه O

VFD530-630GT4

710

1080

1120.

/

630

اندازه O

VFD530-710GT4

790

1200

1260

/

710

اندازه O

واحد فاز: 220 ولت ، 50/60 هرتز

VFD530-R40GS2

1.3

6.0

3.2

5.6

0.4

اندازه A

در خود ساخته شده

VFD530-R75GS2

2.4

11.0

5.6

8.0

0.75

اندازه A

VFD530-1R5GS2

3.5

15.0

8.0

10.6

1.5

اندازه A

VFD530-2R2GS2

5.5

25.0

10.6

14.0

2.2

اندازه A

VFD530-4R0GS2

7.7

35.0

17.0

23.0

4.0

اندازه B

VFD530-5R5GS2

8.9

53.0

25.0

31.0

5.5

اندازه C

VFD530-7R5GS2

11

67.0

32.0

37.0

7.5

اندازه C
